普通型車床C6140主軸變速箱設計
- 文件介紹：

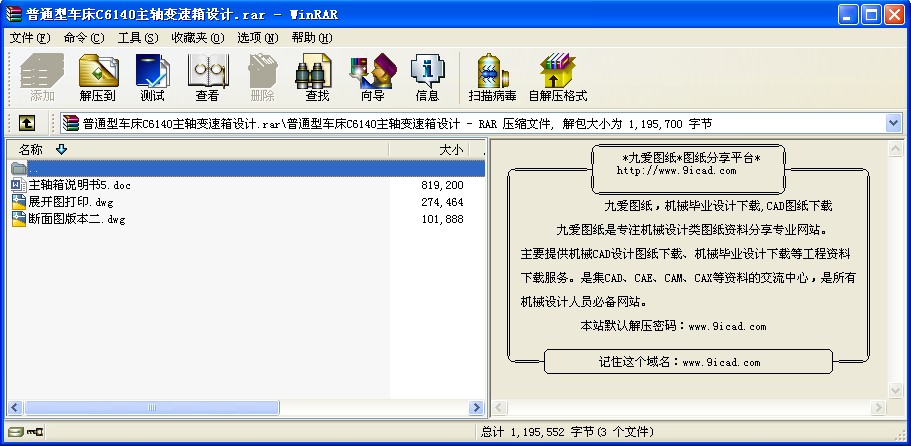

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 車床的規格系列和用處
普通機床的規格和類型有系列型譜作為設計時應該遵照的基礎。因此，對這些基本知識和資料作些簡要介紹。本次設計的是普通型車床C6140主軸變速箱。主要用于加工回轉體。
車床的主參數（規格尺寸）和基本參數（GB1582-79，JB/Z143-79）
2.2 主電機選擇
合理的確定電機功率N，使機床既能充分發揮其使用性能，滿足生產需要，又不致使電機經常輕載而降低功率因素。
已知電動機的功率是5.5KW，根據《車床設計手冊》附錄表2選Y132S-4，額定功率5.5，滿載轉速1440 ，最大額定轉距2.2。
3.1 主傳動方案擬定
擬定傳動方案，包括傳動型式的選擇以及開停、幻想、制動、操縱等整個傳動系統的確定。傳動型式則指傳動和變速的元件、機構以及組成、安排不同特點的傳動型式、變速類型。
傳動方案和型式與結構的復雜程度密切相關，和工作性能也有關系。因此，確定傳動方案和型式，要從結構、工藝、性能及經濟等多方面統一考慮。
傳動方案有多種，傳動型式更是眾多，比如：傳動型式上有集中傳動，分離傳動；擴大變速范圍可用增加傳動組數，也可用背輪結構、分支傳動等型式；變速箱上既可用多速電機，也可用交換齒輪、滑移齒輪、公用齒輪等。
顯然，可能的方案有很多，優化的方案也因條件而異。此次設計中，我們采用集中傳動型式的主軸變速箱。
3.2 傳動結構式、結構網的選擇
結構式、結構網對于分析和選擇簡單的串聯式的傳動不失為有用的方法，但對于分析復雜的傳動并想由此導出實際的方案，就并非十分有效。 ...
