設計“CA6140車床撥叉，型號861002”零件的機械加工工藝及工藝設備
- 文件介紹：

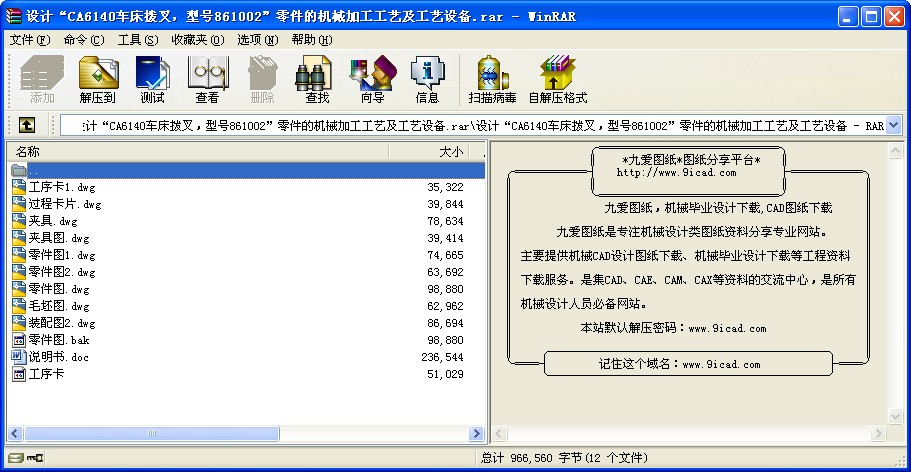

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 序言
機械制造工藝學課程設計使我們學完了大學的全部基礎課、技術基礎課以及大部分專業課之后進行的.這是我們?cè)谶M(jìn)行畢業設計之前對所學各課程的一次深入的綜合性的總復習,也是一次理論聯系實際的訓練,因此,它在我們四年的大學生活中占有重要的地位。
就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性訓練，從中鍛煉自己分析問題、解決問題的能力，為今后參加祖國的“四化”建設打下一個良好的基礎。
一、零件的分析
（一） 零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ25孔與操縱機構相連，二下方的φ60半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
（二） 零件的工藝分析
CA6140車床共有兩處加工表面，其間有一定位置要求。分述如下：
1. 以φ25mm孔為中心的加工表面
這一組加工表面包括：φ25H7mm的孔，以及φ42mm的圓柱兩端面，其中主要加工表面為φ25H7mm通孔。
2. 以φ60mm孔為中心的加工表面
這一組加工表面包括：φ60H12的孔，以及φ60H12的兩個端面。主要是φ60H12的孔。
3. 銑16H11的槽
這一組加工表面包括：此槽的端面，16H11mm的槽的底面，
16H11mm的槽兩側面。
4. 以M22×1.5螺紋孔為中心的加工表面。
這一組加工表面包括：M22×1.5的螺紋孔，長32mm的端面。
主要加工表面為M22×1.5螺紋孔。
這兩組加工表面之間有著一定的位置要求，主要是：
（1） φ60孔端面與φ25H7孔垂直度公差為0.1mm.。
（2） 16H11mm的槽與φ25H7的孔垂直度公差為0.08mm。
由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。
目錄
序言
一． 零件的分析 …………………………1
（一） 零件的作用 …………………....1
（二） 零件的工藝分析………………....2
二． 工藝規程的設計………………………3
（一） 確定毛坯的制造形式……………….3
（二） 基面的選擇…………………....3
（三） 制定工藝路線…………………..3
（四） 機械加工余量 工序尺寸及毛坯尺寸的確定..5
（五） 確立切削用量及基本工時…………..7
三． 夾具設計……………………...…...13
（一） 問題的提出……………………13
（二） 夾具設計…………………….13
四． 參考文獻………………………….17
...
