冷沖壓復合模具設計與三維造型畢業設計

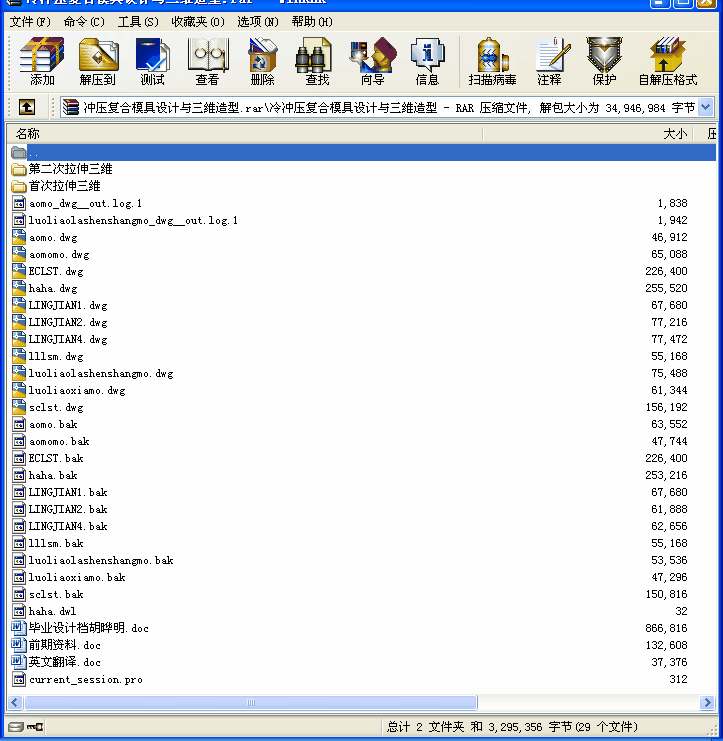

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
50 積分
-
- 中文摘要
本設計為一墊板的冷沖壓模具設計，根據設計零件的尺寸、材料、批量生產等要求，首先分析零件的工藝性，確定沖裁工藝方案及模具結構方案，然后通過工藝設計計算，確定排樣和裁板，計算沖壓力和壓力中心，初選壓力機，計算凸、凹模刃口尺寸和公差，最后設計選用零、部件，對壓力機進行校核，繪制模具總裝草圖，以及對模具主要零件的加工工藝規程進行編制。其中在結構設計中，主要對凸模、凹模、凸凹模、定位零件、卸料與出件裝置、模架、沖壓設備、緊固件等進行了設計，對于部分零部件選用的是標準件，就沒深入設計，并且在結構設計的同時，對部分零部件進行了加工工藝分析，最終才完成這篇畢業設計。
關鍵詞：模具；沖裁件；凸模；凹模；凸凹模；
中文摘要 2
Abstract 3
第一章 緒論 5
1.1沖壓磨具的意義 5
1.2沖壓模具行業發展現狀 5
1.3選題的目的與意義 6
第二章工藝分析 8
2.1可選方案 8
2.1.1沖壓方案一： 8
2.1.2沖壓方案二： 11
2.2方案分析 14
2.3方案對比 15
第三章 工藝計算 16
3.1落料工藝計算 16
3.1.1工藝性分析 16
3.1.2排樣與搭邊 16
3.1.3.沖壓力計算 17
3.1.4.壓力中心計算 17
3.1.5.沖裁間隙 17
3.1.6.凸、凹模刃口尺寸計算 18
3.2．拉深 19
3.2.1.拉深毛坯的確定 19
3.2.3.拉深工藝計算 19
3.2.4.確定各次拉深凸、凹模圓角半徑及筒壁高度 20
3.2.5.凸、凹模間隙及刃口尺寸 22
3.2.6.壓邊力和拉深力的計算 23
3.2.7.拉深功的計算 23
3.3翻邊 24
3.3.1翻邊工藝簡介 24
3.4．沖孔 26
3.4.1凸緣孔： 26
第四章 模具的結構與零件設計 28
4.1模具的結構 28
4.2模具的工作原理 28
4.3模具主要零件設計 29
4.3.1工作零件設計 29
4.3.2卸料裝置 32
4.3.3模架 33
總 結 38
致謝 39
參 考 文 獻 40
附錄 41
...
