機床高速電主軸的結構設計（三維）
- 文件介紹：

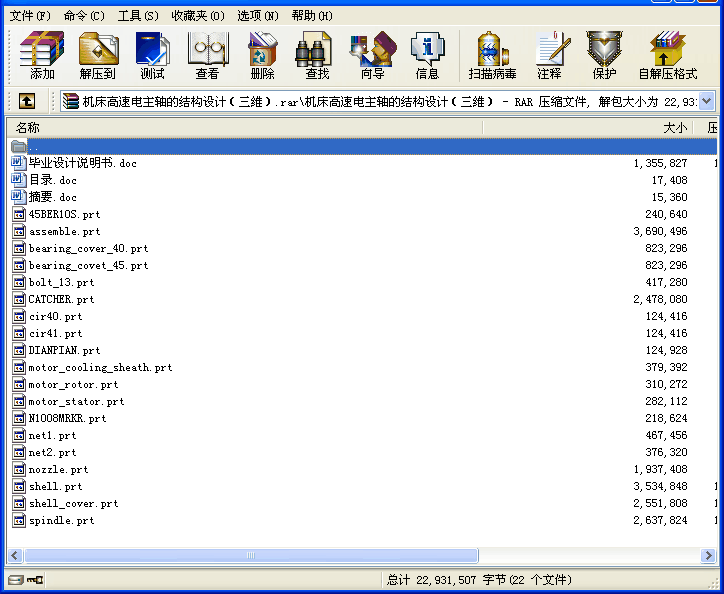

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 內 容 摘 要
當前的制造業的機床正一步步的向著高速、高功率、高效率等方向發展，一個國家的制造業實力往往就體現在這一些方面。高速機床電主軸是高速機床的核心部件，有著非常廣闊的應用前景。發展和應用高速機床電主軸技術，能極大的提高工廠的生產力、加工精度和加工質量等等一系列加工時的指標。本畢業設計旨在根據實際需求，設計一個滿足要求、且不乏經濟性的高速機床電主軸的結構。首先對高速機床電主軸的關鍵技術進行分析，其次對軸承、散熱、動平衡等關鍵部分進行初步設計，然后對電主軸進行結構設計，最后驗證設計，確保本畢業設計能夠滿足要求。本研究設計的工作主要在以下幾個方面：
1、分析高速機床電主軸主要存在的問題以及有關高速機床電主軸的關鍵技術，對電主軸的軸承及其潤滑技術、冷卻和散熱、動平衡等方面進行研究，結合實際需求，對這些關鍵部位進行初步設計；
2、對電主軸進行整體設計，包括軸承的選型及其剛度計算、電機的選型以及主軸的各項參數的計算，并驗算結果。
關鍵詞：高速電主軸；電主軸關鍵技術；結構設計
目錄
1 緒論
1.1 高速切削技術 1
1.2 電主軸技術 2
1.3 小結 3
2 高速電主軸關鍵技術
2.1 主要技術指標 4
2.2 電主軸的整體布局設計 4
2.3 軸承及其潤滑技術 4
2.4 冷卻系統的設計 7
3 高速電主軸的電機設計
3.1 電機選型 8
3.2 過盈連接及其動平衡計算 9
4 高速電主軸的結構設計
4.1 外圓平均直徑 10
4.2 內孔直徑 10
4.3 懸伸量 11
4.4 支承跨距 11
4.5 校核和檢驗 12
5 總結 13
參考文獻 14
附錄1 1FE1系列電機結構示意表 15
附錄2 1FE1系列電機性能參數表 16
附錄3 BER10系列陶瓷球滾子軸承參數表 17
附錄4 10系列陶瓷圓柱棍子軸承參數表 18
外語文獻翻譯 19 ...
