SC6311-2綜合檢具設計

文件大小： 412.46 KB
下載次數：
文件評級：
更新時間：2014-06-21
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

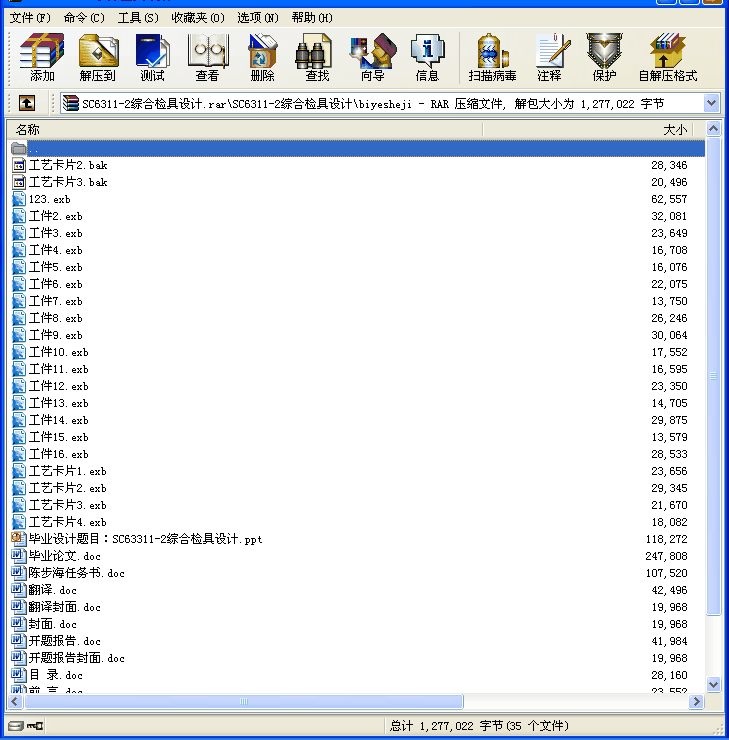

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

根據連接軸尺寸設計出SC63311-2綜合檢具，制訂該綜合檢具總體設計。在分析產品零件圖，對綜合檢具總體部件進行設計，并通過連接軸設計出綜合檢具安裝定位的定位公差來，以保證完成連接軸的定位和檢測。對SC6331-2綜合檢具的設計總要包括一下三部分，根據連接軸的零件圖與工藝簡要分析，設計綜合檢具的部件，根據設計要求對綜合檢具的部件進行選材。設計說明書主要內容：設計說明書主要由以下幾部分組成。首先對連接軸的工藝性作適當分析，然后對綜合檢具的部件尺寸進行設計。其次對綜合檢具的部件選材及做出加工要求作詳盡的分析說明，明確設計思路。再次，具體說明所設計綜合檢具的工作原理，并綜合定位誤差、夾緊力等方面的分析計算來進一步論證利用此綜合檢具是否能達到檢測要求。
關鍵詞：綜合檢具連接軸定位精飾及熱處理
目錄

中文摘要...........................................................I
英文摘要......................................................... .II第一章緒論.........................................................1
1.1 選題背景....................................................1
1.2 綜合檢具概述................................................1
1.3 研究該題目的意義............................................2
1.4 綜合檢具國內外現狀和發展趨勢................................3
1.5 綜合檢具工作原理............................................6
第二章綜合檢具總體設計.............................................7
2.1 綜合檢具設計要求............................................7
2.2 綜合檢具零件設計原則........................................8
2.3 定位裝置設計................................................9
2.3.1 定位座與定位銷..........................................9
2.3.2 直角座.................................................11
2.3.3 導向座、套和量棒.......................................12
2.4 夾緊裝置設計...............................................14
2.5 檢測裝置設計...............................................16
2.6 底板設計...................................................18
第三章零件加工工藝流程及工藝分析..................................21
3.1 工藝流程分析...............................................21
3.2對連接軸制定出的加工順序...................................21
總結...............................................................23
參考文獻...........................................................24
致謝...............................................................26 ...
