模具畢業設計全套
- 文件介紹：

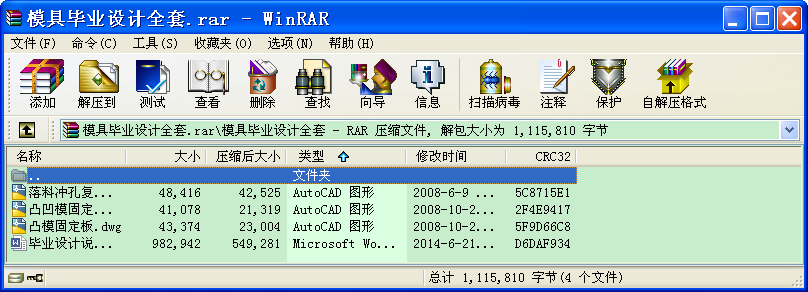

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 設計要求:設計該零件的沖裁模
沖壓技術要求:
材料:H62
材料厚度:4mm
生產批量:中批量
未注公差:按IT14級確定.
2 .零件的工藝性分析.
2.1 零件的工藝性分析 該零件材料為H62(黃銅)結構簡單,形狀對稱,凹模寬度B=12≥1.2t(t為材料厚度) ,沖孔時有尺寸為
φ6.5 >φ5.2 根據課本 P86頁知沖孔時,因受凸模強度的限制,孔的尺寸不應太小.沖孔的最小尺寸取決于材料性能,凸模的強度和模具結構等.根據表3-3可查得圓形孔最小值得
d=0.9t=0.9X4=3.6mm<φ5.2所以滿足工藝性要求.
沖裁件孔與孔之間:孔與邊緣之間的距離受模具的強度和沖裁件質量的制約,其值不應過小,一般要求C≥(1～1.5)t,C′>(1.5～2)t所以由沖件圖可知
C1=12-5.2/2-6.5/2=6.15>1X4=4,
C2=88.9-21-29.4-31.5-2-2.5=2.5<1X4=4,
C′=18/2-6=3<1.5X4=6.
由以上可知孔與孔之間距離C1滿足工藝性要求, C2至少增加1.5才能滿足工藝性要求,而孔到邊緣的距離至少增加3才能滿足工藝性要求,因此必須在總長88.9加上1.5,即總長為90.4才能滿足工藝性要求,總寬18加上3X2,即總寬為24才能滿足工藝性要求.
由以上分析可得,沖件的長改為90.4 ,寬改為24 才能滿足工藝性要求,如圖2—1所示,如果征得有關同意,我們才能繼續做下一步的設計. ...
模具畢業設計全套_下載(rar格式) 成套圖紙
