多工位回轉工作臺式組合機床
- 文件介紹：

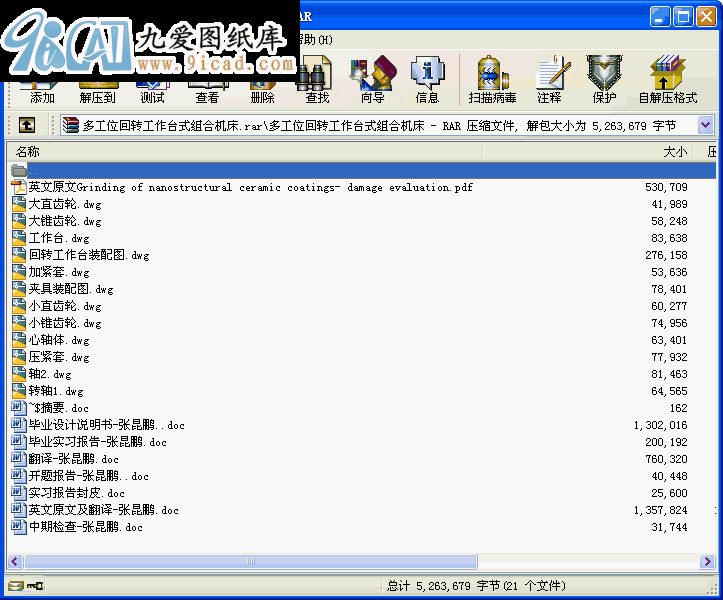

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
組合機床是隨著生產的發展由萬能機床和專用機床發展來的。組合機床是按照高度工序集中的原則設計的，即一臺機床上可以同時完成許多同一中工序或多種不同工序的加工。組合機床分大型組合機床和小型組合機床兩大類。按配置型式分為單工位和多工位機床兩大類。
二十一世紀的制造業面臨著顧客需求驅動、不可預測、快速多變和來自全球不斷增加的市場競爭，而且競爭不斷加劇。市場的不斷變化要求制造系統加工的產品品種能夠快速變換以滿足市場需求。
組合機床是由大量的通用部件和少量的專用部件組成的工序集中的高效率機床。它具有生產效率高，加工精度穩定等特點。
組合機床在汽車，拖拉機，柴油機，電機，儀器儀表，軍工及縫紉機、自行車等輕工業大批量生產中已獲得廣泛的應用；一些中小批量生產的企業，如機床、機車、工程機械等制造業也已推廣應用。組合機床最適宜于加工各種大中型箱體類零件，如氣缸蓋、氣缸體、變速箱體、電機座及儀表殼等零件；也可用來完成軸套類、輪盤類、叉架類和蓋板類零件的部分或全部工序的加工。
本設計介紹了減振器活塞及支承座上雙面活塞八個大孔和八個小孔的多工位立式組合鉆床的設計過程。它包括組合鉆床的總體設計，主軸箱設計和夾具的設計三大部分。前者包括組合鉆床總體設計，切削用量的制定及刀具的選用。三圖一卡（被加工零件工序圖，加工示意圖，機床聯系尺寸圖，機床生產率計算卡）編制。中者包括主軸箱結構繪制，主軸箱設計原始依據圖，主軸結構形式的選擇及動力計算。傳動系統的設計與計算，主軸箱坐標計算以及主軸箱總圖設計，部分軸，齒輪，軸承的校核。后者包括工作臺的設計和夾具的布置，以及完成多工位的機械傳動部分。
關鍵詞： 組合機床 鉆床 總體設計 主軸箱設計 回轉工作臺 齒輪 夾具
目 錄
摘要 1
目 錄 4
前 言 6
1. 設計任務書及要求 8
1.1設計條件 8
1.2 設計內容 8
1.3 設計關鍵 8
1.4 設計要求 9
2 夾具設計 10
2.1 組合機床夾具概述 10
2.2 加工工件簡圖及工藝分析 12
2.3 定位方案設計 13
2.4 加緊方案設計 14
2.5 夾具體方案設計 15
2.6 夾具的具體設計 17
2.7 定位誤差分析 19
3 回轉工作臺設計 21
3.1 回轉工作臺概述 21
3.1.1．用途 21
3.1.2．分類 21
3.2 回轉工作臺方案設計 22
3.2.1 齒輪傳動設計 23
3.2.2直齒圓柱齒輪的傳動設計 25
3.2.3 錐齒輪傳動的設計 32
3.2.4 軸的設計 37
3.3 液壓系統的設計 47
3.3.1 液壓傳動的回路 47
3.3.2 液壓缸的選擇 48
3.3.3 進給油缸的選擇 48
3.3.4 定位、加緊液壓系統 50
參考文獻 53
致 謝 54 ...
