EQ140汽車轉向器殼體工藝及夾具設計

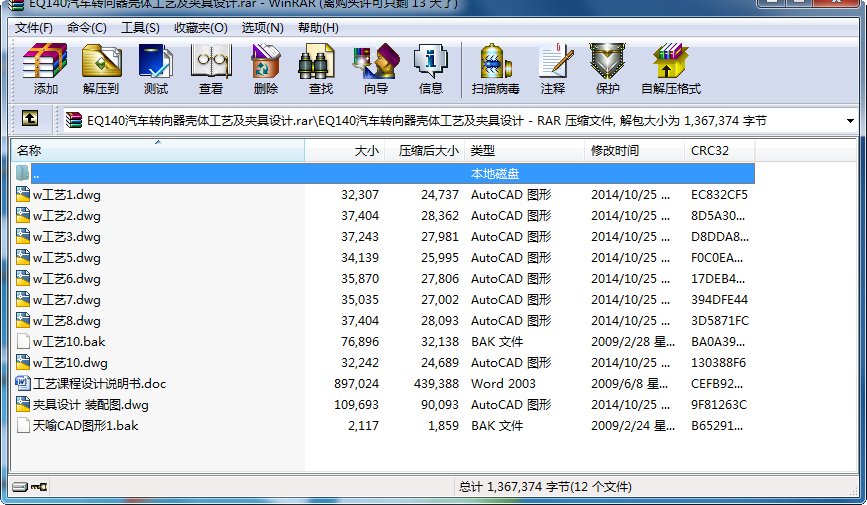

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 二 零件分析
1. 零件的作用分析
題目所確定的零件是EQ140汽車轉向器殼體。圖1顯示了該零件的外形。該零件的 mm孔與兩個轉向器軸承的外圈相配合，用以支承固定轉向操縱機構末端的一根傳動軸。 mm孔則通過另一對軸承支承固定搖臂軸。兩軸在空間上互相垂直，并通過傳動機構將傳動軸的轉動（即駕駛員對方向盤輸入的轉動）減速傳給搖臂軸，搖臂軸的擺動又帶動轉向直拉桿、轉向節臂和轉向橫拉桿運動，驅動前輪轉向。殼體底平面上4個M14mm的螺紋孔用以和車架連結；底平面上6個M8mm的螺紋孔和端面8個M10mm的孔用以連結端蓋，使轉向器傳動機構完全密封于殼體中，保持軸系部件與傳動副的潤滑。
...
