蝸輪箱I的工藝規程和夾具設計

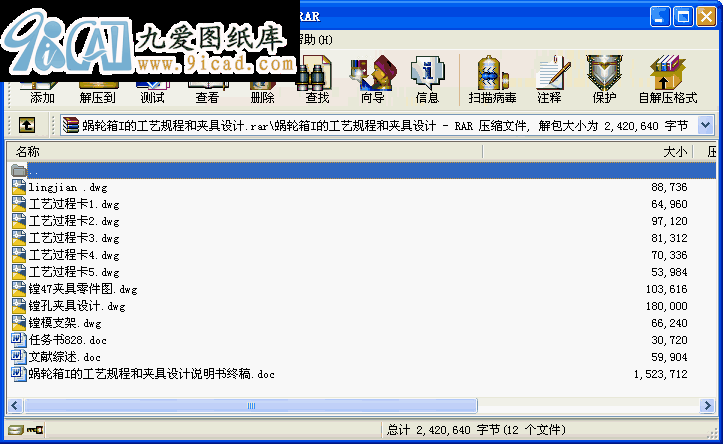

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
蝸輪箱I的工藝規程和夾具設計是一個貼近實際的畢業設計。該零件結構有一定復雜性，有兩個主軸孔，并且有底面的大平面，因此零件毛坯采用灰鑄鐵鑄造成形，箱體零件是一種典型零件，因此其加工工藝規程和夾具設計也具有典型性。在加工過程中，采用先面后孔的加工路線，以保證工件的定位基準統一、準確。為了消除由粗加工所造成的內應力、切削力、夾緊力和切削熱對加工精度的影響，整個工藝過程中主要是先加工基準面，在加工其他的平面和孔，達到零件圖上的要求。
對各平面加工時，首先是考慮定位，以保證平面的尺寸精度、相互位置精度和表面粗糙度，同時提高了生產率。箱體零件的軸孔是箱體零件的關鍵，因此我采用專用夾具——臥式鏜床鏜孔來保證各孔系的尺寸精度、平行度、同軸度等要求，對其他的油孔、螺紋孔、緊固孔的加工可放到最后進行。
蝸輪箱I的主要加工部位為兩端面和軸孔。為了滿足零件要求，采用專用銑床夾具和鏜床夾具來進行加工，將大大提高產品質量和生產率。
關鍵詞：夾具，鏜模，余量，誤差，精度
...
