“法蘭盤”零件的機械加工工藝規程及工藝裝備設計
- 文件介紹：

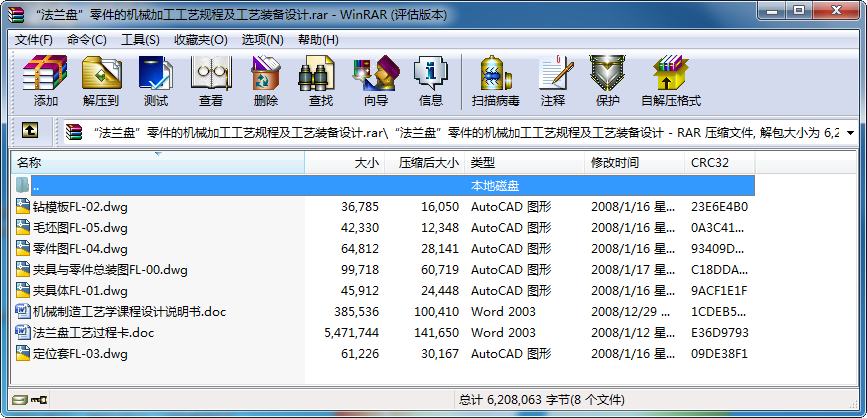

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、零件的分析
（一）零件的作用
題目所給的零件是CA6140車床的法蘭盤。主要是用來安裝在機床上，起到導向的作用使機床實現進給運動，零件上精度要求較高的兩個平面用以裝配，4個 孔是用于連接其他機構或零件的。
（二）零件的工藝分析
CA6140車床共有八處加工表面，其間有一定位置要求。分述如下：
1. 以φ100 為基準面加工表面
這一組加工表面包括： ， 的右端面并導角
2．以 端面為基準，車 、 、 外圓，并導 ，和 。
3. 以 端面為基準， 先用 的鉆頭鉆孔，然后再用鉸刀鉸孔
由于孔與 有跳動的要求，所以要以 端面為基準。
4．要以孔 為基準，精車所有外圓面，使其達到要求。
由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。同時保證它們之間的跳動要求和尺寸要求等。
...
