飛輪專用回轉鉆模夾緊機構設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
飛輪的功用是傳遞動力和改變輸出軸運動方向，工作原理是讓曲柄連桿機構順利通過死點，當發動機工作時，發動機將高速運轉，將產生大的振動，如果飛輪的動平橫較差將會發動機的其它部件將產生嚴重的損害，所以對飛點和減少活塞運動過程中產生的沖擊輪的夾具設計和加工要特別注意飛輪的動平衡性。
當工件在一次裝夾后，需要按一定角度或一定距離加工一組表面時，就要采用分度裝置。由于飛輪的六孔是在同一個圓周上，并且是大小和深度一樣的孔，也就是它們的加工工藝相同，并且為了獲得好的平衡，盡量能在一次裝夾中，完成所有的加工，由于以上的特殊性，經過多方面的考慮，確定了回轉鉆模的方案。
關鍵詞：機床夾具，回轉鉆模，回轉分度裝置
目錄
摘要 ……………………………………………………………2
緒論 ……………………………………………………………4
第一章 機床夾具的概述 ……………………………5
1.1機床夾具的發展 ………………………………5
1.2機床夾具的簡單介紹 …………………………6
第二章 夾具的總體設計 …………………………14
2.1確定夾具的總體加工方案 ………………………14
2.2夾具通用裝置的選擇 ……………………………17
第三章 夾具的機械設計 …………………………… 20
3．1．主要定位元件的設計 …………………20
3．2．夾緊裝置和鉆模板的設計………………22
3．3回轉裝置的確定 ………………………………26
第四章總圖的技術要求 …………………………………31
4.1技術要求 …………………………………………31
4.2主要尺寸……………………………………………32
第五章夾具設計技術經濟和結構分析 ………………36
5.1精度設計經濟分析…………………………………36
5.1結構設計經濟分析…………………………………36
總結 ……………………………………………………………37
謝辭 ……………………………………………………………38
參考文獻 ……………………………………………………39
...

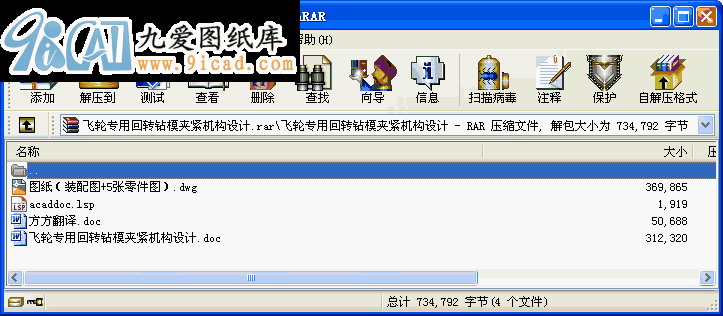

飛輪專用回轉鉆模夾緊機構設計_下載(rar格式) 成套圖紙
