飛錘支架的夾具設計
- 文件介紹：

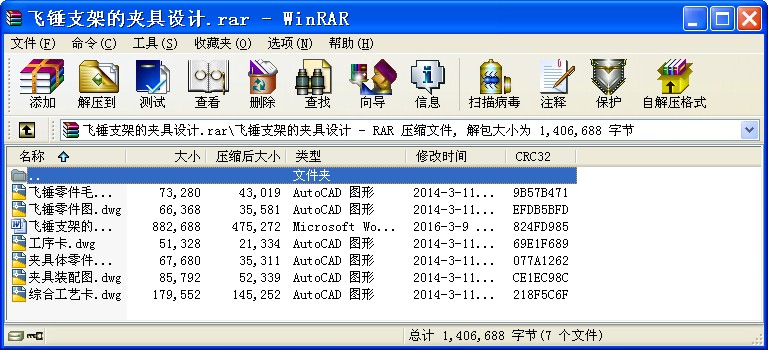

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1. 零件的工藝分析
1.1 零件的功用、結構和特點
功用：起支撐作用。由于該工件工作時要承受一定的力，因此要求有一定的強度、剛度和韌性。
1.2 主要加工表面及要求
1. 孔徑為φ7 的孔，其形位公差遵守包容要求，表面粗糙度Ra1.6μm，孔的端面與寬18 的槽相通，孔口倒角1×45°。
2. 飛錘支架φ11的回轉面，表面粗糙度為Ra6.3μm。
3. 飛錘支架φ15的回轉面，表面粗糙度為Ra12.5μm。
4. φ19 的回轉面和右端面，表面粗糙度為Ra1.6μm，并倒角。
5. 飛錘支架表面2－φ6.5锪平φ12的沉孔，銑上表面及其輪廓，表面粗糙度不作要求。
...
