端蓋落料拉深沖孔復合模設計

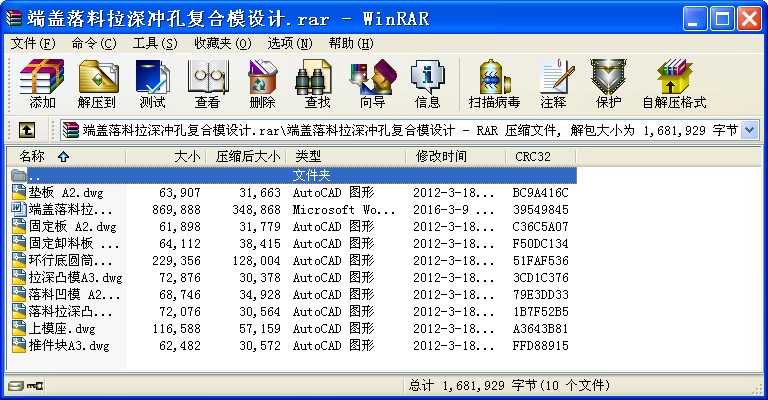

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
隨著中國工業不斷地發展，模具行業也顯得越來越重要。本文針對端蓋的沖裁工藝性和拉深工藝性，分析比較了成形過程的三種不同沖壓工藝（單工序、復合工序和連續工序），確定用一幅復合模完成落料、拉深和沖孔的工序過程。介紹了端蓋冷沖壓成形過程，經過對端蓋的批量生產、零件質量、零件結構以及使用要求的分析、研究，按照不降低使用性能為前提，將其確定為沖壓件，用沖壓方法完成零件的加工，且簡要分析了坯料形狀、尺寸，排樣、裁板方案，拉深次數，沖壓工序性質、數目和順序的確定。進行了工藝力、壓力中心、模具工作部分尺寸及公差的計算，并設計出模具。還具體分析了模具的主要零部件（如凸凹模、卸料裝置、拉深凸模、墊板、凸模固定板等）的設計與制造，沖壓設備的選用，凸凹模間隙調整和編制一個重要零件的加工工藝過程。列出了模具所需零件的詳細清單，并給出了合理的裝配圖。通過充分利用現代模具制造技術對傳統機械零件進行結構改進、優化設計、優化工藝方法能大幅度提高生產效率，這種方法對類似產品具有一定的借鑒作用。
關鍵詞：端蓋；模具設計；復合模；拉深沖孔
...
端蓋落料拉深沖孔復合模設計_下載(rar格式) 成套圖紙
