MB106A進給系統有級變速裝置設計
- 文件介紹：

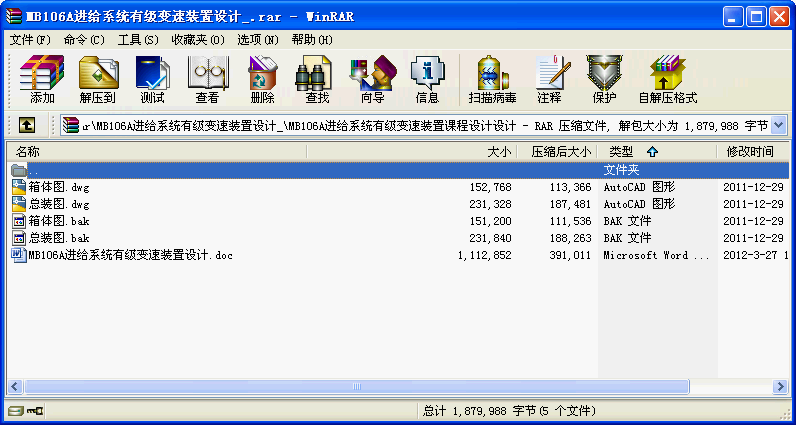

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- MB106A進給系統有級變速裝置設計
目錄
1 緒論 1
1.1 木工機床課程設計目的和內容 2
1.2 木工課程設計要求 2
1.3 木工機床課程設計的任務 3
1.3.1 設計的題目 3
1.3.2 課程設計的工作量 3
1.3.3 課程設計的時間安排 4
1.4 木工機床課程設計步驟 4
1.5 木工機床課程設計指導 4
2 運動設計 6
2.1 選擇傳動方案 6
2.2 進給電機的選擇 6
2.3 傳動原理 9
3 傳動件的選擇及計算 13
3.1 V帶的設計 13
3.2 傳動軸計算 14
3.3 齒輪模數的確定 15
3.4 滑移齒輪的尺寸 16
3.5 齒輪的校核 17
3.6 軸承的選擇 19
3.7 軸的校核 19
3.8 軸承壽命的計算 23
3.9 鏈輪的設計 23
3.10 鍵的選擇 25
3.11 螺栓及其相關件的選擇 25
4 操縱機構方案設計 26
5 變速箱的潤滑與密封 28
6課程設計感想 29
參考文獻 30
將MB106A進給系統中的無級變速裝置該為六級有級變速裝置，并進行系統的設計與計算。
1.3.2 設計原始數據
加工木料最大寬度 600mm
加工木料最大厚度 200mm
最小刨削長度 290mm
最大刨削厚度 5mm
刀頭切削園直徑 128mm
刀軸轉速 6000r/min
刀片數 4片
進料輥筒直徑 90mm
進料速度 7—32m/min
主電機功率 5.5kw
加工材種 軟、硬雜木
木材含水率 10%---15% ...
