SLD-140水平連鑄機液壓系統總體畢業設計

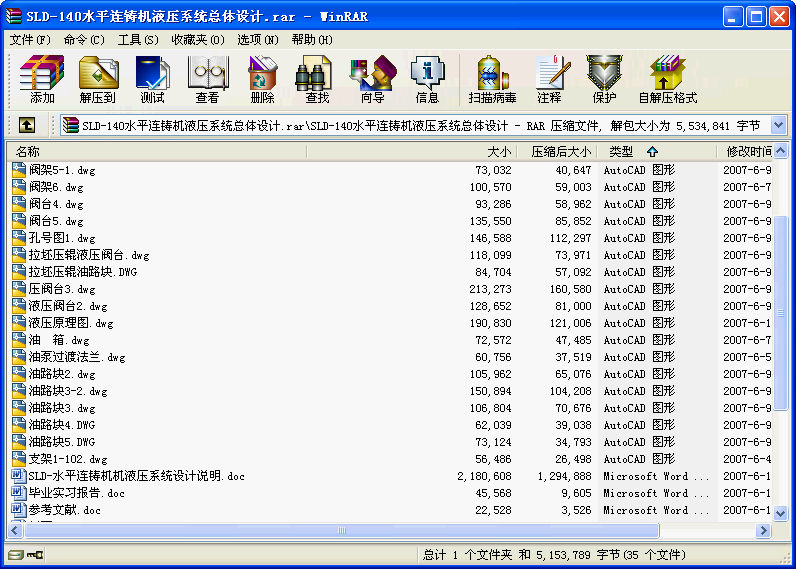

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- SLD-140水平連鑄機液壓系統總體畢業設計
內容提要
本文主要講述了SLD-140水平連鑄機液壓系統的總體設計，其中包括動力站部分和各執行部分的設計說明。該系統主要用于140水平連鑄機的動力裝置，控制各工作點油缸動作，由于該系統配置有液位液溫器、壓力繼電器（HED10A20）、電磁閥、溢流閥、安全閥等，因此可對系統的油液溫度、系統壓力等實現遠程監控，其結構設計緊湊、操作方便、性能可靠、節約能源是SLD-140水平連鑄機液力裝置的理想配套液壓設備。其主要特點是：采用電磁閥與電器控制系統進行順序控制，與中央控制系統兼容，自動化程度高。雙流控單向閥液壓鎖精確定位，同步動作采用分流集成閥實現。
目錄
引言 1
1 今后發展走勢 5
1.1影響發展的主要因素 5
1.2發展走勢 5
1.3 課題研究目標 6
2 液壓系統的要求 7
3 液壓原理和主要技術參數 8
4液壓系統的方案的設計 9
4.1 確定工作壓力 9
4.2 擬定液壓系統原理圖 9
4.3根據以上液壓系統設置動力站系統 14
4.4液壓系統原理圖 15
5 液壓元件的選擇和專用件的設計 16
5.1 液壓泵的選擇和泵的參數的計算 16
5.2 電動機的選擇 18
5.3液壓控制閥的選擇 18
5.4 其他液壓元件的選擇 20
5.5 蓄能器的設計計算 21
5.6 確定油箱的有效容積 21
5.7 管道尺寸的確定 22
6 液壓系統性能驗算 24
6.1 驗算回路中的壓力損失 24
6.2 液壓系統的發熱溫升的計算 25
6.3冷卻器型號的選擇 29
7 設計液壓裝置 30
7.1 液壓裝置總體布局 30
7.2 液壓閥的配置形式 30
7.3 集成塊的設計 30
7.4 繪制正式工作圖 34
8 SLD-140水平連鑄機液壓系統使用、維護說明書 36
8.1 液壓系統組成和控制方式 36
8.1.2 液壓系統的幾種控制方式 36
8.2 液壓系統安裝及調試 37
8.3 液壓系統的維護及注意事項 39
8.4 日常維護要求 39
8.5 常見液壓故障處理辦法 41
8.6 主要元件 42
8.7 易損件 49
全文總結 51 ...
