電動葫蘆設計
- 文件介紹：

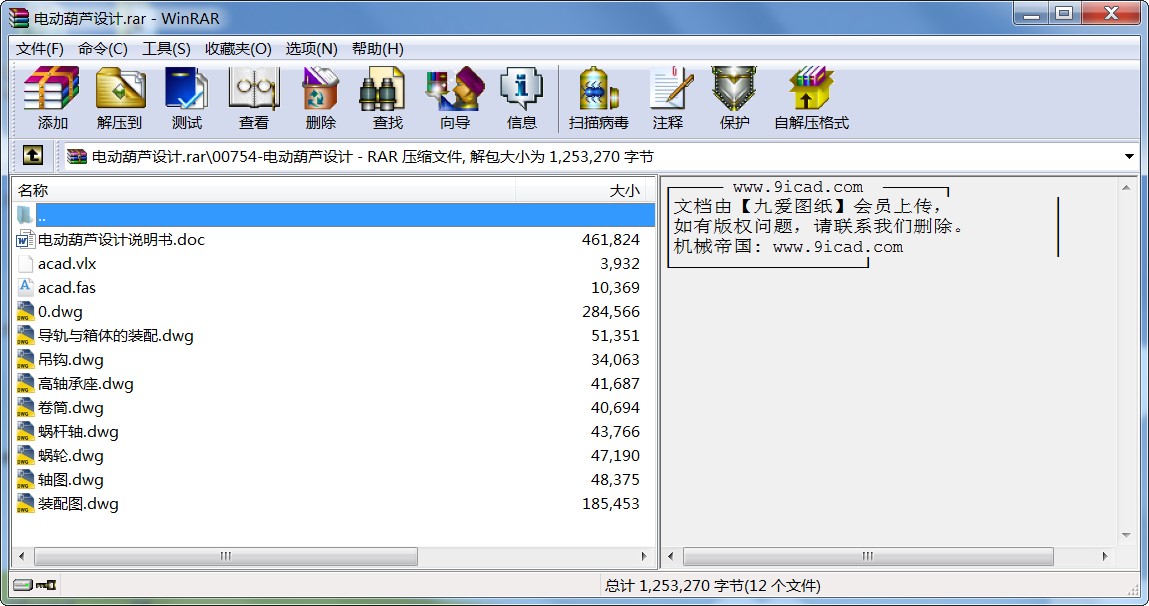

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 設計目的
吊裝質量在50-100kg的輕型零件，如果選用整套的行星齒輪減速吊葫蘆，因其剎車機構和聯軸器的故障率較高，易損件不易購全，會經常影響生產。下面設計的是結構簡單，經濟耐用的簡易吊葫蘆。
工作原理
吊具以Y801-4型異步電機為動力源，經三角帶傳動力傳遞給蝸桿，該傳動起過載保護作用；然后由蝸輪、蝸桿機構產生反向自鎖并經蝸輪減速后傳遞至卷筒，使一端纏繞在卷筒上的鋼絲繩帶動吊鉤產生提升運動，電機反轉則產生下降運動。整套機構懸掛于工字鋼橫梁上，借助人力可左右平移。
主要技術參數
綜合考慮工件吊的柔和性、準確性和工作效率，我們將提升速度v規定在0.10~0.12m/s之間，吊具主要技術參數如下：
電機功率
電機轉速
大皮帶輪直徑
小皮帶輪直徑
蝸輪齒數
蝸桿頭數
卷筒直徑
鋼絲直徑
由以上技術參數可求得v的近似值：
理論所得提升速度符合實際要求。
此項設計非常適用于中小型企業。
...
電動葫蘆設計_下載(rar格式) 成套圖紙
