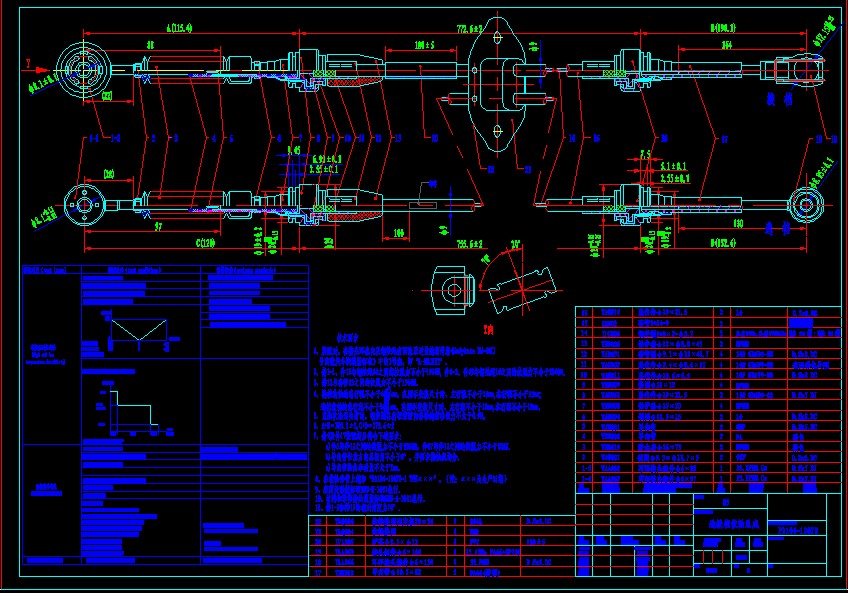

選換檔軟軸總成
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 選換檔軟軸總成
技術要求
.1、裝配時，在接頭環孔內及鋼絲繩表面涂以適量的潤滑脂(Molykote EM-60L) 號高級汽車潤滑脂標準》中的2號油，即“L-XCCHB2”。
2、件1-1、件18與鋼絲繩14之間的拉脫力不小于1960N,
3、件12與套管15之間的拉脫力不小于1960N。
4、換檔軟軸的總行程不小于46 mm，在圖示安裝尺寸時，左行程不小于23mm,右行程不小于23mm；選檔軟軸的總行程不小于36 mm，在圖示安裝尺寸時，左行程不小于18mm,右行程不小于18mm。
5、直線狀態無負荷時，鋼絲繩在行程范圍內移動的滑動阻力不大于4.9N。
6、A+B＝305.5±2,C+D＝272.6±2
7、件5及件17裝配好后符合下述要求：
a)件5與件12之間的拉脫力不小于1960N，件17與件12之間的拉脫力不小于686N。
b)導向管任意方向總擺角不小于8°，并要求繞軸線均分。
c)導向管軸向串動量不大于2mm。
8、在軟軸外管上刻印“P2104-10070-1 TFX×××”。（注：×××為生產日期）
9、表面處理按標準EDS-M-3101執行。
10、材料和零部件必須按標準EDS-A-3101執行。
11、件1-2和件19的相對角度為70°。 ...
