擠出機減速器裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

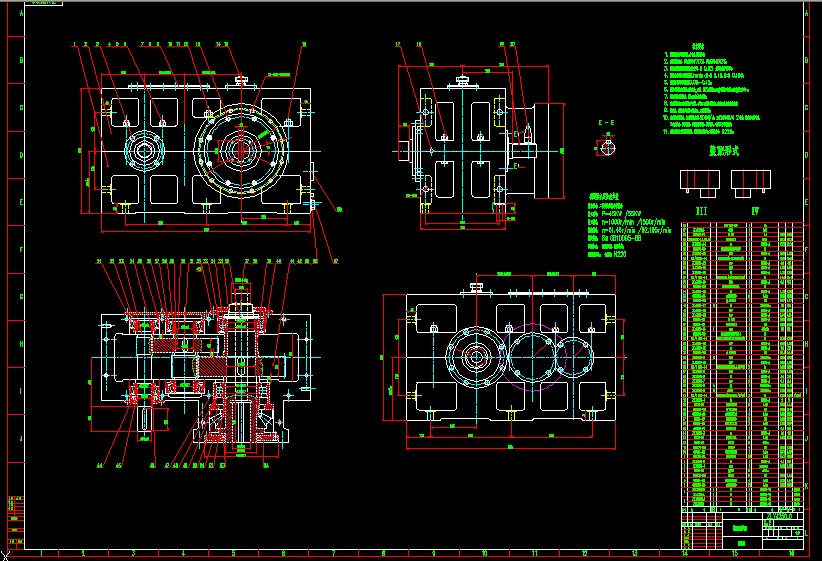

- 擠出機減速器裝配圖
減速器主要性能參數 傳動形式：二級硬齒面斜齒輪傳動
輸入功率： P=45KW /55KW
輸入轉速： n=1000r/min /1500r/min
輸出轉速： n=61.46r/min /92.195r/min
精度等級： 6級 GB10095-88
潤滑方式： 濺油潤滑，盤管冷卻；
潤滑油牌號： 齒輪油 N220
技術要求
1裝配前所有零件除銹.去毛刺.清洗干凈；
2齒面接觸斑點，沿齒高不小于70%，沿齒長不小于90%；
3軸承內圈必需緊貼軸肩或定距環，用 0.05 塞尺檢查不得通過；
4齒輪嚙合的最小齒側間隙Jnmin：第一級 0.16,第二級 0.185；
5圓錐滾子軸承軸向間隙0.08-0.15；
6箱體與箱蓋自由結合時應密合,用0.05塞尺塞入深度不得超過分合面寬度的三分之一；
7緊固螺栓涂防松膠，結合面涂樂泰密封膠；
8變速箱外表面噴漆按用戶要求，不加工面涂防銹底漆，內表面涂紅色耐油油漆；
...
擠出機減速器裝配圖_下載(dwg格式) 機械圖紙
