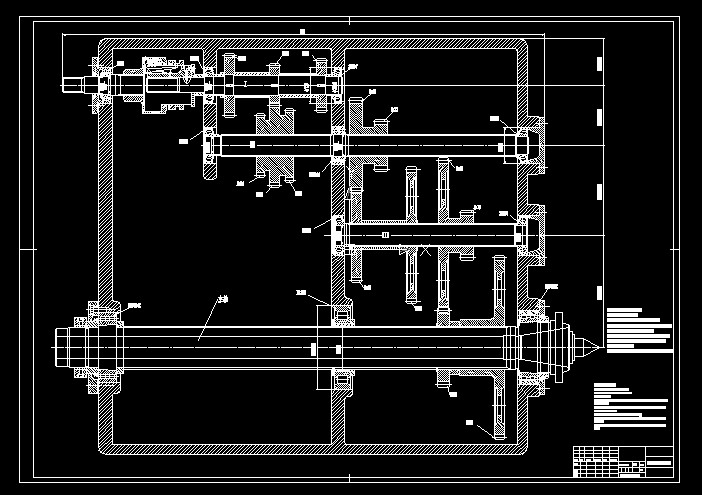

主軸箱展開圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 主要技術參數
工件最大回轉直徑
在床面上…………400毫米
工件最大長度（四種規格）……750，
1000，1500，2000毫米
主軸孔徑………………………48毫米
主軸前端孔錐度…………莫氏六號
主軸轉速范圍：
正轉（12級）……31.5-1400轉/分
技術要求
1.未注形狀公差應符合GB1184-80的要求。
2.鑄件公差帶對稱于毛坯鑄件基本尺寸配置。
3.未注圓角半徑R5。
4.零件在裝配前必須清理和清洗干凈，不得有毛刺、飛邊、氧化皮、銹蝕、切屑、油污、著色劑和灰塵等。
5.齒輪箱裝配后應設計和工藝規定進行空載試驗。試驗時不應有沖擊、噪聲，溫升和滲漏不得超過有關標準規定。
6.鑄件非加工表面的粗糙度，砂型鑄造R，不大于50μm。
7.鑄件應清除澆冒口、飛刺等。非加工表面上的澆冒口殘留量要鏟平、磨光，達到表面質量要求。
8.組裝前嚴格檢查并清除零件加工時殘留的銳角、毛刺和異物。保證密封件裝入時不被擦傷。
...
主軸箱展開圖_下載(dwg格式) 機械圖紙
