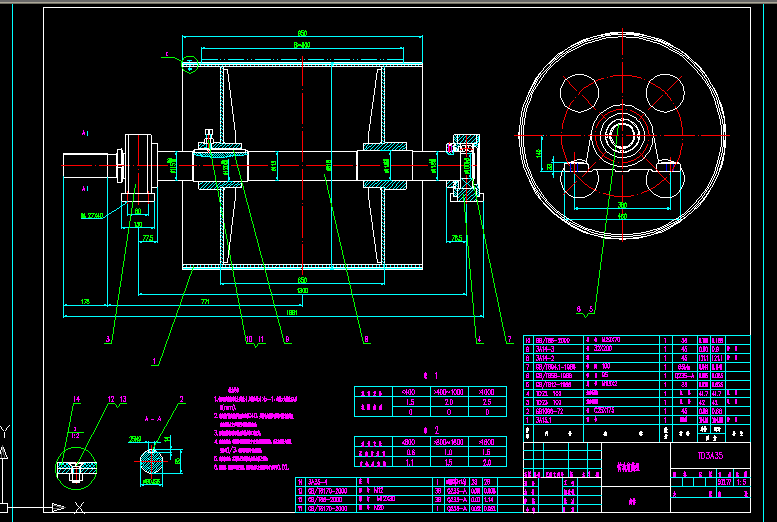

TD3A35 傳動滾筒組機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.鋼板滾筒筒皮最小壁厚b1應符合式b1≥b-1的規定,式中b--筒皮名義壁厚mm,
2.滾筒靜平衡精度等級應達到G40,其靜平衡補償可根據平衡精度等級在滾筒接盤上采取添加材料的辦法實現.
3.傳動滾筒外圓直徑偏差應符合表Ⅰ的規定.
4.滾筒裝配時,軸承座中應充以鋰基潤滑脂,軸承充油量為軸承間隙的2/3,軸承座油腔中應充滿.
5.滾筒裝配后其外圓徑向跳動應符合表Ⅱ的規定.
6.膠面滾筒的膠層與筒皮表面貼牢,不允許出現脫層起泡等缺陷,面膠的物理機械性能應符合表Ⅲ的規定,底膠的物理機械性能應符合表Ⅳ的規定,
7.裝配后應轉動靈活,其靜轉動阻力系數應小于或等于0.02. ...
TD3A35 傳動滾筒組機械圖紙_下載(dwg格式) 機械圖紙
