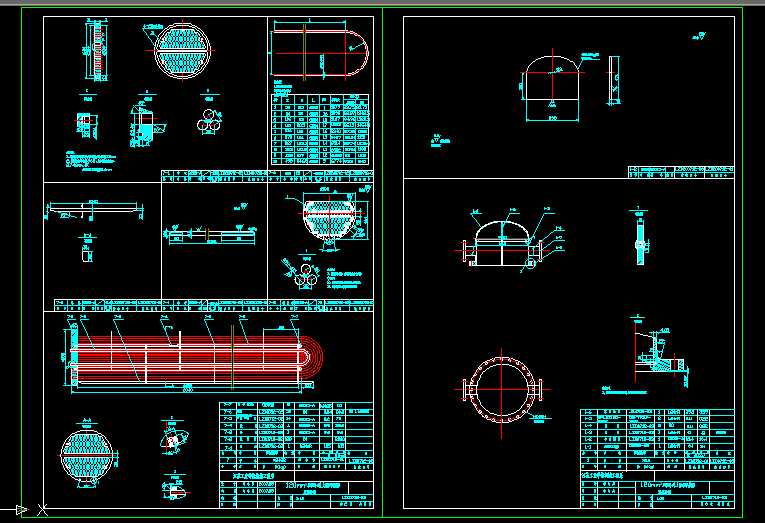

雙程臥式U型管換熱器零件圖（管箱、管板）
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1，管板密封面與軸線垂直其垂直度允許偏差為0.3mm
2，管板鉆孔后終鉆側＞96%。允許孔橋寬度必須＞8.746mm,4%
允許的最小孔橋寬度為3.6mm
技術要求
U型管彎段的圓度偏差應不小于換熱管名義外徑的10%
技術要求
1,管箱組焊后進行消熱處理,密封面消熱處理后加工
技術要求
1，折流板應平整，其平面度允許偏差為3mm
2，折流板上的孔與管板配合起來鉆孔
3，鉆孔后應除去管孔周圍的毛刺
...
