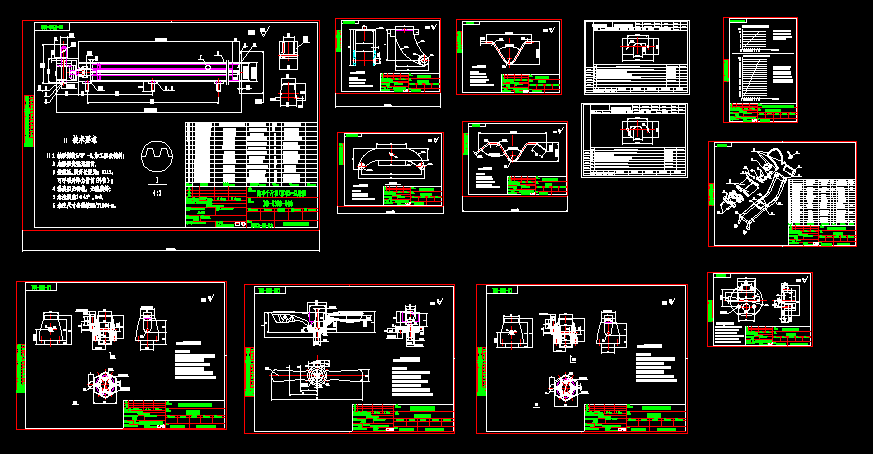

拖車千斤頂套圖機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1 梯形螺紋5/8″-8,加工后去銳刺;
2 成形后光整無翹曲;
3 裝配后,展開長度為：2112，
可手動升降力臂筒(外管）;
4 涂裝后無銹蝕，無流痕等；
5 未注倒角1×45°,R=2;
6 未注尺寸公差按GB/T1804-m。
技術要求
1 去銳刺;
2 落料尺寸83×Ф75(±0.3)；
3 成形后平整無翹曲;
4 定型后無裂紋，無針孔等
色樣黑色,均勻等；
5 未注倒角0.2×45°,R=0.2;
6 未注尺寸公差按GB/T1804-m。
技術要求
1 去銳刺;
2 成形后平整無翹曲;
3 未注倒角1×45°;
4 未注尺寸公差按GB/T1804-m。
技術要求
1 去銳刺;
2 下料長度389±1；
3 成形后平整無翹曲;
4 涂裝無銹蝕，無流痕；
5 未注倒角1×45°;
6 未注尺寸公差按GB/T1804-m。
技術要求
1 去銳刺;
2 下料長度500±1；
3 成形后平整無翹曲;
4 涂裝無銹蝕，無流痕；
5 未注倒角1×45°;
6 未注尺寸公差按GB/T1804-m。
技術要求
1 去銳刺;
2 落料尺寸258×76(±0.3)；
3 成形后平整無翹曲;
4 定型后無裂紋，無針孔等
色樣黑色,均勻等；
5 未注倒角0.2×45°,R=0.2;
6 未注尺寸公差按GB/T1804-m。
技術要求
1 去銳邊,配液晶顯示屏/C07-12;
2 落料尺寸9×Ф45(±0.1)；
3 加工后垂直度小于0.20;
4 成形后保證尺寸:Ф45及Ф43等；
5 未注倒角0.2×45°,R=0.2;
6 未注尺寸公差按GB/T1804-m。
...
拖車千斤頂套圖機械圖紙_下載(dwg格式) 機械圖紙
