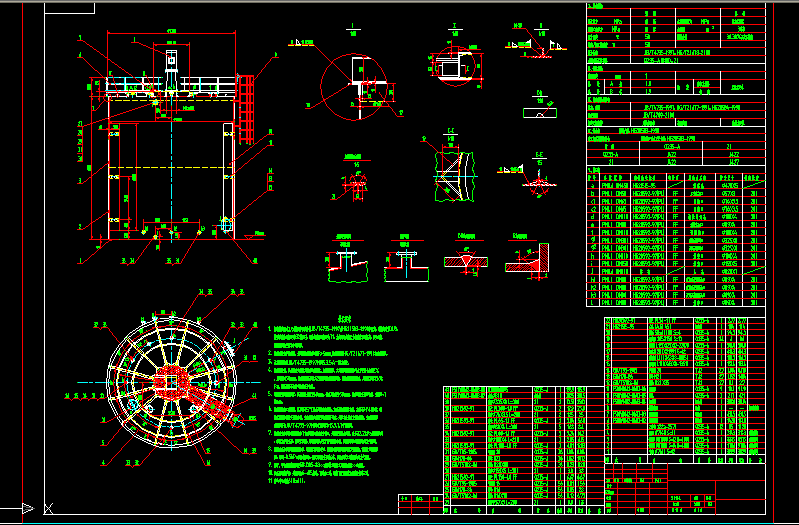

儲罐機械圖紙 308m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.焊接接頭型式及尺寸除圖中注明外按JB/T4735-1997或HG20583-1998中規定，對接焊縫為DU8，接管和殼體的焊縫為G2(焊透)，罐體與底板的焊縫為T1，角焊縫的焊角尺寸按較薄板的厚度，法蘭的焊接按相應法蘭標準中的要求。
2.儲罐內壁應平整光滑，角焊縫磨成圓角過渡R≥5mm,接管圓角按HG/T20677-1990相應的要求。
3.無損檢測應按JB/T4735-1997中第15.3.5.4~10條規定。
4.底板組裝前，必須按有關圖紙對基礎進行驗收。底板焊接后，其局部凹凸變形應不大于變形長度的2%，且不超過50mm。底板的焊縫采用真空箱法進行致密性試驗，焊縫表面刷肥皂水，真空度不低于53kPa，焊縫表面不出現氣泡泄出為合格。
5.罐裝組裝焊接后要求：高度極限偏差為50mm，垂直度公差為50mm，局部凹凸變形應平緩，變形應<10mm
6.儲罐鋼殼施工完畢后，以不低于5°C的水進行充水試驗。充水至儲罐設計液位，持壓不少于48小時，罐壁無滲漏和異常變形為合格。充水試驗必須始終在監視下進行，并應與土建專業密切配合。基礎的沉降觀測應符合JB/T4735-97中附錄E的要求和15.3.7.7節的規定。
7.儲罐內充水至儲罐設計液位下1m時密切所有對外接口，開始緩慢充水升壓，升壓至2.2kPa試驗壓力時，罐頂無異常變形，焊縫無滲漏，則罐頂的強度及嚴密性試驗合格。試驗后應立即使罐內與大氣相通。
8.儲罐內充水至儲罐設計液位后，密封所有對外接口，用放水法進行罐頂的穩定性試驗。試驗時應緩慢降壓，達到-0.5kPa試驗負壓時，罐頂無異常變形為合格。試驗后應立即使罐內與大氣相同。
9.梯子、平臺等鋼構件應按GBJ205-83<<鋼結構工程施工及驗收規范>>的規定。
10.設備制造完畢后，外表面涂G-615底漆。面漆各二道；罐底下表面預先涂瀝青防腐漆三道。
11.序4中心開孔600*600。
...
