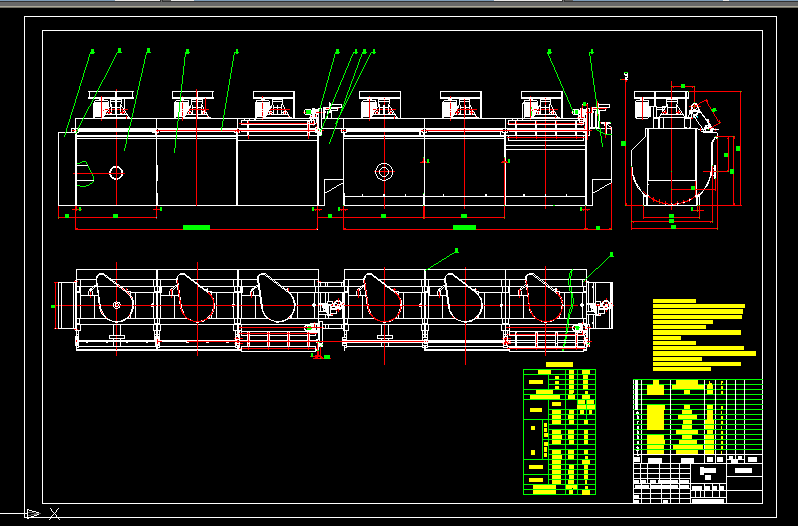

KYF（XCF）-3浮選機機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.圖中只畫兩個作業，n為一個作業的槽子數量。n值可選用2、3、4、5、6、7、8，
明細表中及其零件圖中的數量，均按兩個作業每個作業，每作業三槽共6槽計；
2.主軸部件在制造廠裝配，出廠前空運轉4小時，要求機器運轉平穩，無異常現象
3.運輸時，為了防止主軸彎曲，主軸部件單獨包裝運輸
4.槽體安裝平穩，溢流堰須找平，底座要墊平；
5.主軸部件吊放在槽體主梁上，必須放正并以大皮帶輪的上表面為基準找水平，
保證主軸與水平口垂直
6.刮板軸線要求水平同心，運轉靈活；
7.本機兩根主橫梁兼作風管，與風機風管連接位置根據現場配置的實際情況確定，
在槽與槽之間風管連接處先將一端的上部切一小口，將風管內側焊好后在將開口處補起焊實
8.給尾礦箱的 位置根據現場配置的情況確定
9.浮選機槽內涂環氧防銹漆，外部涂灰色色漆，也可以根據用戶的要求涂其他漆
10.本設備需采用低壓風機配套，風機風壓為19.8Kpa
...
KYF（XCF）-3浮選機機械圖紙_下載(dwg格式) 機械圖紙
