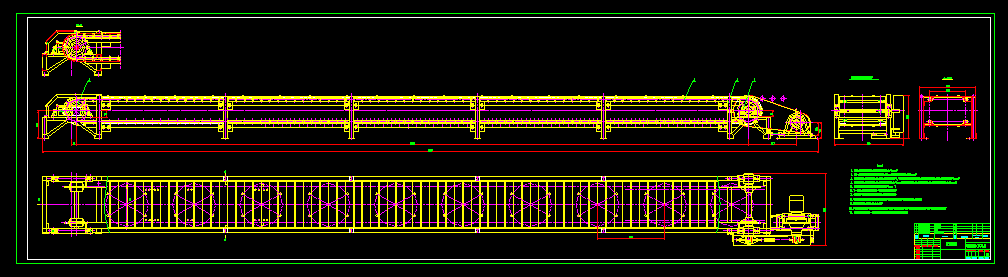

板式輸送機機械圖紙 SB550X100.0
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 導軌中心線與輸送機縱向中心線應重合，偏差不應大于1mm。
2. 在同一橫向截面內，兩相應軌道的高差應不大于2mm；軌道的縱向傾斜度允差為3mm。
3. 傳動鏈輪軸中心線對輸送機縱向中心線的垂直度偏差不應大于1/1000；兩傳動鏈輪間的橫向中心線與輸送機縱向中心線不重合度偏差不應大于1mm。
4. 拉緊鏈輪軸中心線對輸送機縱向中心線的垂直度偏差不應大于1mm；兩拉緊鏈輪間的橫向中心線與輸送機縱向中心線不重合度偏差不應大于1mm。
5. 傳動鏈輪軸與拉緊鏈輪軸的水平安裝誤差不應大于1mm 。
6. 同一掛鏈條上的兩鏈輪應保持在同一平面內，避免歪斜和跳動。
7. 在鏈輪輪齒、鏈條滾輪及軌道的工作面上涂抹適量鈣基潤滑脂。
8. 檢查鏈輪的輪齒與鏈條是否在正常嚙合狀態下工作，如果嚙合情況不好，可調整鏈輪軸中心線的位置。
9. 調節拉緊裝置，使牽引鏈條的初張力適度。
10. 檢查所有的行走滾輪是否轉動靈活，是否有滑動和卡軌等現象；各運動部件是否有卡死或強制的機械摩擦等現象。如有應排除故障或更換。
11. 安裝完成后，應進行10-20h的空載跑合試驗，以保證正式運行時的可靠性。 ...
板式輸送機機械圖紙 SB550X100.0_下載(dwg格式) 機械圖紙
