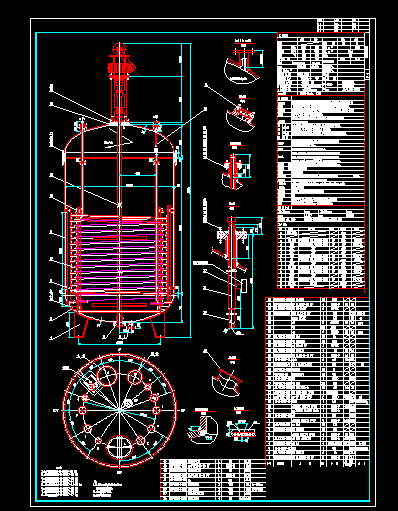

水解釜機械圖紙 28.4m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
JB/T4735-1997《鋼制焊接常壓容器》；HG20584-1998《鋼制化工容器制造技術要求》；HG/T20569-94 《機械攪拌設備》；HG/T20678-2000《襯里鋼殼設計技術規定》；HG/T20677-1990《橡膠襯里化工設備》。
罐體及其封頭Q235-B熱軋,板材標準按GB/T3274-2007;盤管材料為TA2,管材標準符合GB/T3624-1995
JB/T4709-2000《鋼制壓力容器焊接規程》。
法蘭的焊接按相應法蘭標準中規定。
A.B類焊接接頭無損檢測長度占各條焊接接頭長度的10%,局部無損檢測應優先選擇T形接頭部位。
射線檢測符合JB/T4730.2-2005規定中 III級為合格.
拼接封頭的對接接頭成型后100%無損檢測,射線檢測符合JB/T4730.2-2005規定中III級為合格。
減速機機架和底軸承底接緣與設備封頭組焊后一起加工，要求凸緣上減速機機架結合面和軸封密封面與容器軸線垂直，其垂直度公差不大于0.5mm。
攪拌器與軸的組件應進行動平衡試驗，許用不平衡力距0.75N·m。
組裝完畢后，先進行空載試運轉，時間不得少于30分鐘，然后再以水代料進行負荷試運轉，使設備內達到工作壓力，把水充至工作液位高度，運轉時間不小于4小時，且對密封、噪音、運轉性能等進行全面檢查；在試運轉過程中，設備應平穩，噪音小于或等于85dB(A)，不得有不正常的噪音和震動等不良現象。 ...
水解釜機械圖紙 28.4m3_下載(dwg格式) 機械圖紙
