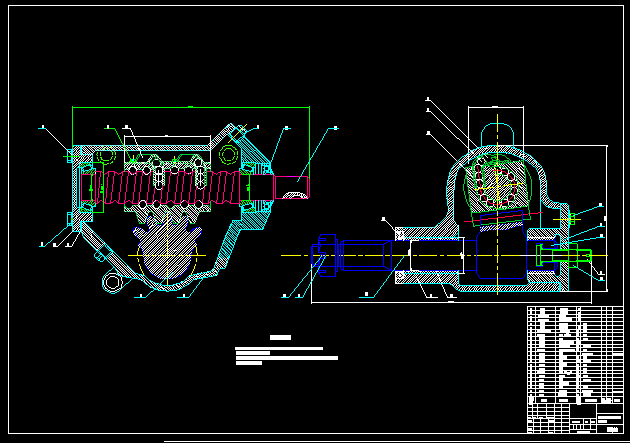

XHQ00循環球式汽車轉向器cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- XHQ00循環球式汽車轉向器cad圖紙
循環球式轉向器主要由螺桿、螺母、轉向器殼體以及許多小鋼球等部件組成，所謂的循環球指的就是這些小鋼球，它們被放置于螺母與螺桿之間的密閉管路內，起到將螺母螺桿之間的滑動摩擦轉變?yōu)樽枇^小的滾動摩擦的作用，當與方向盤轉向管柱固定到一起的螺桿轉動起來后，螺桿推動螺母上下運動，螺母在通過齒輪來驅動轉向搖臂往復搖動從而實現轉向。在這個過程當中，那些小鋼球就在密閉的管路內循環往復的滾動，所以這種轉向器就被稱為循環球式轉向器。
相比齒輪齒條式轉向器，循環球式轉向器由于更多依靠滾動摩擦，所以具有較高的傳動效率，操縱起來比較輕便舒適，機械部件的磨損較小，使用壽命相對較長，在過去那個沒有轉向助力的年代，循環球式轉向器占據了統治地位。
調整齒條和齒扇的嚙合間隙。調整螺釘順時針轉動，齒扇被推入，嚙合間隙減少；反之則增大。 ...
