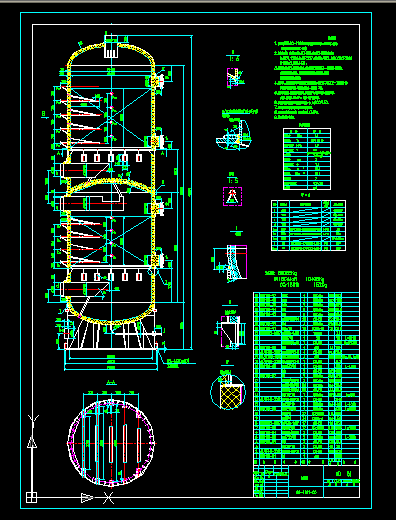

中溫變換爐cad圖紙 觸媒容積72.6m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設備按GB150-1998《鋼制壓力容器》進行制造、檢驗和驗收，并接受
《壓力容器安全技術監察規程》的監督。
2、焊接采用電焊，手工焊焊條牌號：Q345R之間及Q345R與其他鋼之
間J507,15CrMo之間R307，碳素鋼之間J422。自動焊Q345R之間焊絲
H10Mn2,焊劑HJ431。
3、焊接接頭型式和尺寸，除圖中注明者外，其余按HG20583-1998《鋼制化工
容器結構設計規定》選取，角接接頭的焊角高度按較薄板的厚度，法蘭的
焊接按相應的法蘭標準的規定。
4、設備的A、B類焊接接頭應進行100%的射線檢查，按JB4730.2-2005《承
壓設備無損檢測》進行，透照質量AB級，合格級別 Ⅱ級。
5、設備制造完畢后，兩個艙室應同時以1.63MPa表壓（臥置）進行水壓試驗，
合格后，同時以1.5MPa（表壓）進行氣密性試驗。
6、在設備的明顯部位焊產品銘牌和注冊銘牌架一個，尺寸200*150。
7、設備制造完畢后外表面除繡后涂紅丹防銹底漆兩道。
8、設備安全排放裝置在系統中，安全排放壓力1.0MPa。
9、管口方位見管口方位圖。
...
中溫變換爐cad圖紙 觸媒容積72.6m3_下載(dwg格式) 機械圖紙
