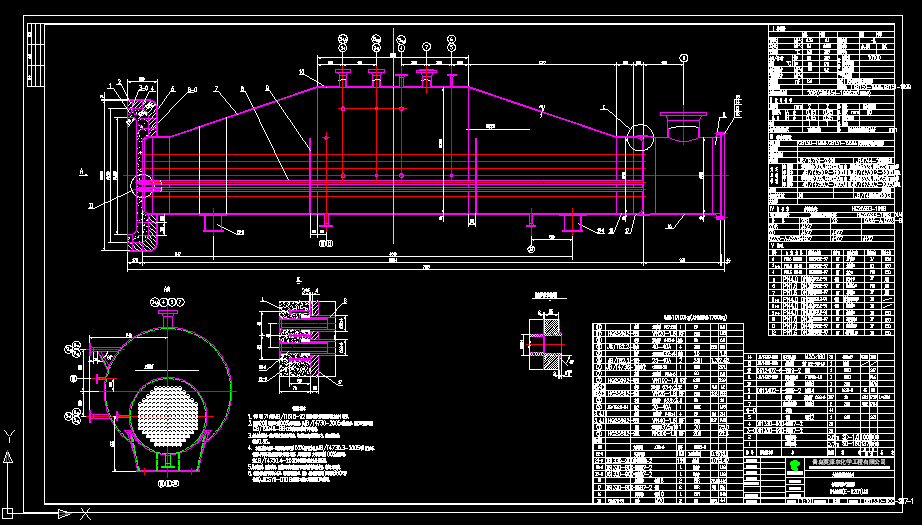

尾氣余熱鍋爐cad圖紙 換熱面積134m2
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、管板（件17）應滿足JB/T1618-92《鍋殼式鍋爐受壓元件制造技術條件》的要求。
2、管板用20R鋼板應進行100%超聲波探傷，以JB/T4730-2005中II級合格，所用無縫鋼管應符合GB/T9948-88《石油裂化用無縫鋼管》中的規定。
3、本設備殼體最后一道環焊縫應采用氬弧焊打底、單面焊雙面成型的焊接工藝，以保證焊縫系數不低于0.85。
4. 本設備殼體的最后一道環焊縫允許進行100%超聲波檢測,以JB/T4730.3-2005中II級為合格。換熱管與管板采用先貼脹后強度焊的施工程序，應采用氬弧焊，其焊縫應進行100%磁粉檢測，并以JB/T4730.4-2005中缺陷顯示累積長度I級為合格.
5、除注明處外，所有角焊縫、搭接焊縫的焊腳高度等于兩相焊件中較薄件厚度，并應采用連續焊。
6、本設備制造完畢經檢驗合格后，外表面應徹底除油、除銹，刷防銹底漆兩遍(管程刷耐380℃高溫底漆)。按CSYB-010《設備保溫工程施工及驗收規范》進行保溫。 ...
尾氣余熱鍋爐cad圖紙 換熱面積134m2_下載(dwg格式) 機械圖紙
