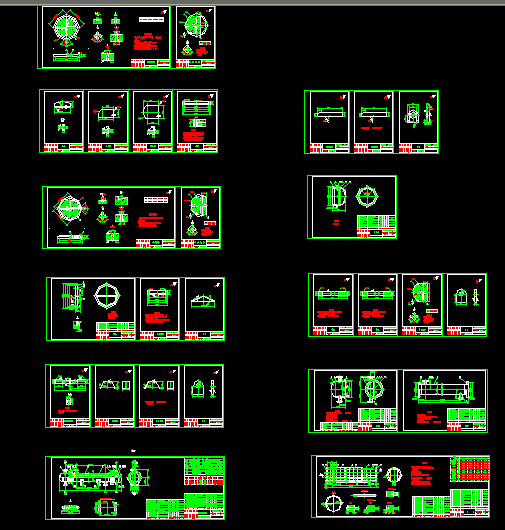

脫戊烷塔頂后冷器cad圖紙 BES 600-2.5-85-6-25-4
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.換熱管與管板的連接采用脹接,焊接或強度焊加貼脹,當用戶有要求時,應按用戶 要求制造,若脹接,其長度為49mm,如果操作溫度>300°C時,須采用 焊接或強度焊加貼脹.
2.導流筒與異形折流板及支撐板焊牢.
3.所有定距管長度偏差為-1mm.
4.除注明外,所有角焊縫的焊腳高度均等于較薄件厚度,并須是連續焊.
注
1.料表的參數及圖面尺寸均按折流板間距B=150 mm計算,不同折流板間 距的參數按右上表確定.
2.折流板缺圓方位均以靠近固定管板的第一塊弓形折流板缺圓為準,依次錯排.
3.I級換熱器選用較高級冷拔無縫鋼管, 級換熱器選用普通級冷拔無縫鋼管.
技術要求
1.殼體內表面焊縫應修平.磨光.
2.補強圈的角焊縫距法蘭與圓筒的環焊縫小于3倍的圓筒壁厚或小于50mm 時,允許補強圈切邊,但不得超過其寬度的1/3.
3.法蘭螺栓孔應跨中裝配.
注:材料表所列開口法蘭的數量均包括對應法蘭.凹凸面法蘭按圖示位置裝焊.
技術要求
1.管箱短節與封頭或法蘭對接時,應符合GB150-89中10.2.3.2節的規定,超差時短節應按1:3的斜度削簿.
2.管箱焊后應進行整體消除應力熱處理.
3.管箱法蘭密封面應在整體熱處理后加工.
4.法蘭螺栓孔應跨中裝配.
注:材料表所列開口法蘭的數量均包括對應法蘭.凹凸面法蘭按圖示位置裝焊. ...
