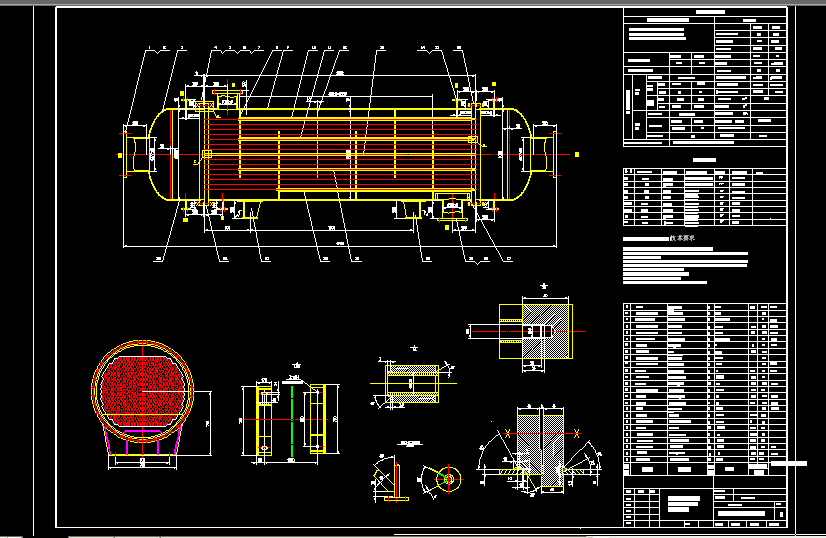

脫碳碳丙水冷器cad圖紙 DN1000δn=10
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.換熱管的標準為GB13296,其外徑偏差為±0.2mm,壁厚偏差為
2.焊接采用電弧焊,焊條牌號:Q345R之間為J507;Q345R與304之間為A302;Q345R與碳鋼
及碳鋼與碳鋼之間為J427。
3.焊接接頭型式及尺寸除圖中注明外,按HG20583-98中的規定:對接焊縫的焊接接頭形式
為DU4;接管與殼體的焊接接頭型式為G2(全焊透);角焊縫的焊接尺寸按較薄機件的厚
度;法蘭的焊接按相應法蘭標準中的規定。
4.管板緊密面與殼體軸線垂直,其公差為1mm。
5.法蘭螺栓孔及地腳螺栓孔應跨中分布。
6.管口、支座方位按工藝管口方位圖;銘牌方為現場自定。
...
脫碳碳丙水冷器cad圖紙 DN1000δn=10_下載(dwg格式) 機械圖紙
