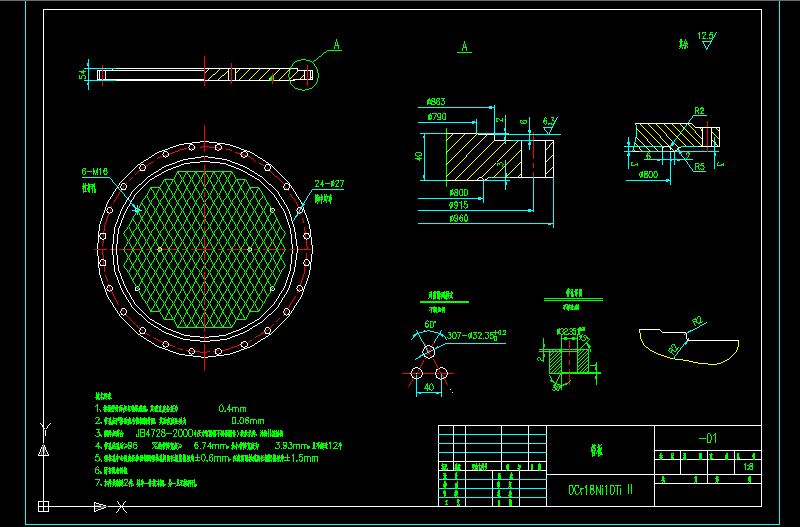

脫氫換熱器-管板cad圖紙
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1、管板密封面應與軸線垂直,其垂直度公差為0.4mm
2、管孔應嚴格垂直與管板密封面,其垂直度公差為0.06mm
3、鍛件應符合JB4728-2000《壓力容器用不銹鋼鍛件》技術條件,并按II級驗收
4、管孔鉆孔后≥96%的管橋?qū)挾取?.74mm,最小管橋?qū)挾葹?.93mm,且不超過12個
5、螺柱孔中心圓直徑和相鄰兩螺栓孔間弦長極限偏差為±0.6mm,任意兩螺栓孔弦長極限偏差為±1.5mm
6、所有銳角倒鈍
7、本件共制造2件,其中一件按本圖,另一見無拉桿孔。 ...
脫氫換熱器-管板cad圖紙_下載(dwg格式) 機械圖紙
