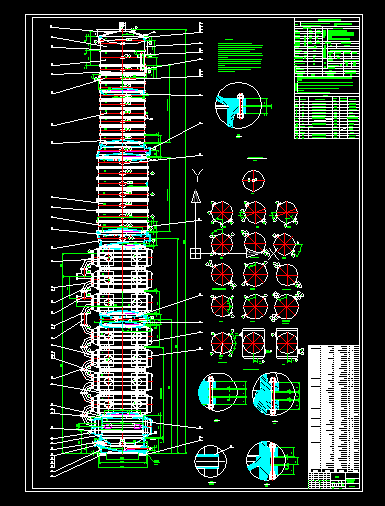

變徑碳化塔cad圖紙 φ3000-φ3400
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1，本設備中的鑄件應按GB9439《灰鑄鐵件》的規定；
2，所有鑄件應進行人工時效熱處理以消除內應力，然后再進行機加工；
3，鑄件內外表面應平整，非加工面所粘砂粒及氧化皮、毛刺等應清理
干凈，任何部分不得有裂紋、重皮及其它影響強度的缺陷；
4，塔體安裝找正后，中心線位置允差偏差為15mm；
5，設備制造完畢后進行預組裝，預組裝包括塔圈、底座、頂蓋、支撐板、分水板、人孔蓋等，其各部位尺寸應符合圖紙要求，預組裝完畢后做出塔圈標記;
6,設備加工后，以2個上下連接的塔圈為一組進行水壓試驗，試驗壓力（不包括液柱靜壓）：塔圈、頂蓋為0.2MPa；底座為0.4MPa;水箱管程為0.6MPa;殼程為0.4MPa,首次試壓的頂圈為下一次試驗的底圈，以次順序進行；
7，設備制造完畢后外表面噴砂處理，涂防銹漆，其余按JB2536要求;
8，產品銘牌應高于設備外表面（包括保溫層）20mm;
9,管口方位見管口方位圖。
...
變徑碳化塔cad圖紙 φ3000-φ3400_下載(dwg格式) 機械圖紙
