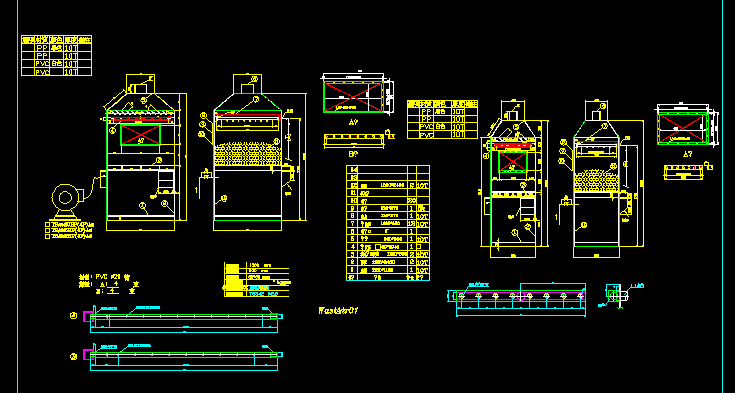

酸堿洗滌塔全套圖紙cad圖紙
  • 該文件為dwg格式
  • 文件大小: 157.44 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-09-14
  • 發 布 人: 2955362171
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 酸堿洗滌塔全套圖紙cad圖紙
  • 1. 本設備按JB4710-92《鋼制塔式容器制造技術要求》進行制造、 試驗和驗收。
    2. 焊接采用電弧焊,焊條型號:不銹鋼之間采用A132;不銹鋼與碳鋼 之間采用A302;碳鋼之間采用J422。
    3. 焊接規程按JB4709-2000規定,焊接接頭的基本形式及尺寸除圖示外, 其余均按GB985~986-88和HG20583-98規定,法蘭焊接按相應 法蘭標準規定。
    4. 塔體直線度及塔體安裝垂直度允差均為14mm。
    5. 塔節兩端法蘭與塔體焊后一起加工,其法蘭密封面與筒體軸線應 垂直,其允差為1mm。
    6. 柵板應平整,安裝后的平面度公差為2mm。
    7. 液體分布器、液體再分布器安裝時平面度公差為3mm,標高公差為±3mm,其中心線與塔體中心線同軸度公差為3mm。
    8. 塔體在同一斷面上的最大直徑與最小直徑之差≤2.5mm。
    9. 接管、手孔等與筒體焊接時不能突出于塔體內壁,塔體內表面焊縫應修平, 焊疤、焊渣應清除干凈。
    10.安裝時支承圈上扁鋼應與液體分布器上的小孔錯位。
    11.塔的裙座螺栓采用地腳螺栓模板定位,一次灌澆基礎。
    12.塔體制成后,塔體內以0.4MPa(臥置)進行水壓試驗。
    13.管口及支座方位按零件圖。
    14.設備不銹鋼部分應進行酸洗鈍化處理, 碳鋼部分應按JB2536-80 規定油漆、包裝和運輸。 ...
