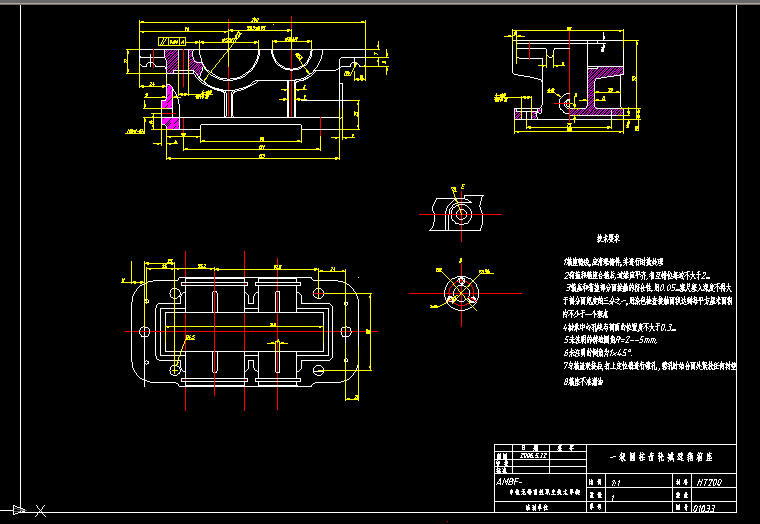

一級圓柱齒輪減速箱箱座cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1箱座鑄成,應清理鑄件,并進行時效處理
2箱蓋和箱座合箱后,邊緣應平齊,相互錯位每邊不大于2mm
3箱座和箱蓋部分面接觸的密合性,用0.05mm塞尺塞入深度不得大于剖分面寬度的三分之一,用涂色檢查接觸面積達到每平方厘米面積內不少于一個斑點
4抽承中心孔線與剖面的位置度不大于0.3mm
5未注明的鑄造圓角R=2--5mm,
6未注明的倒角為1*45°.
7與箱蓋聯接后,打上定位銷進行鏜孔 ,鏜孔時結合面處緊放任何襯墊
8箱座不準漏油
...
一級圓柱齒輪減速箱箱座cad圖紙_下載(dwg格式) 機械圖紙
