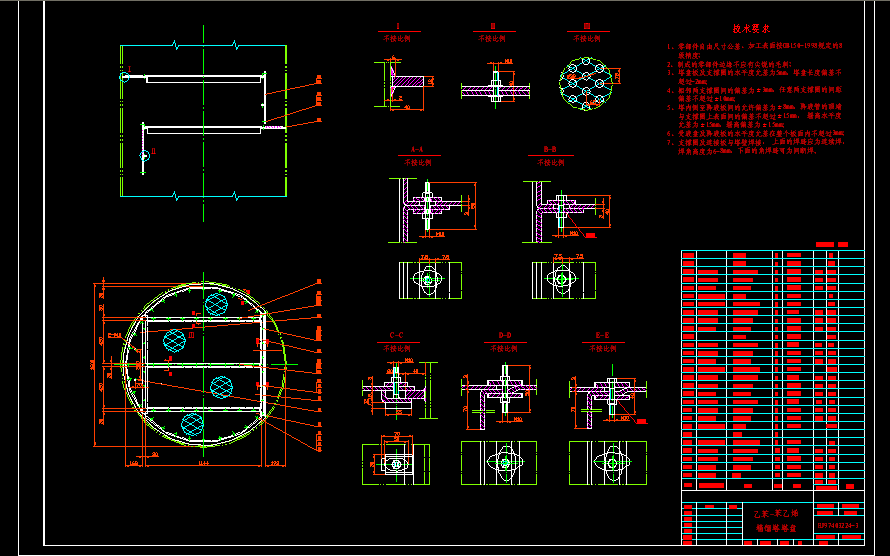

乙苯-苯乙烯精餾塔塔盤cad圖紙
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1、零部件自由尺寸公差、加工表面按GB150-1998規定的8級精度;
2、制成的零部件邊緣不應有尖銳的毛刺;
3、塔盤板及支撐圈的水平度允差為5mm,塔盤長度偏差不超過-2mm;
4、相鄰兩支撐圈間的偏差為±3mm,任意兩支撐圈的間距偏差不超過±10mm;
5、塔內側至降液板間的允許偏差為±8mm,降液管的頂端與支撐圈上表面間的偏差不超過±15mm, 堰高水平度允差為±15mm,堰高偏差為±15mm;
6、受液盤及降液板的水平度允差在整個板面內不超過3mm;
7、支撐圈及連接板與塔壁焊接, 上面的焊縫應為連續焊,焊角高度為6-8mm,下面的角焊縫可為間斷焊。 ...
乙苯-苯乙烯精餾塔塔盤cad圖紙_下載(dwg格式) 機械圖紙
