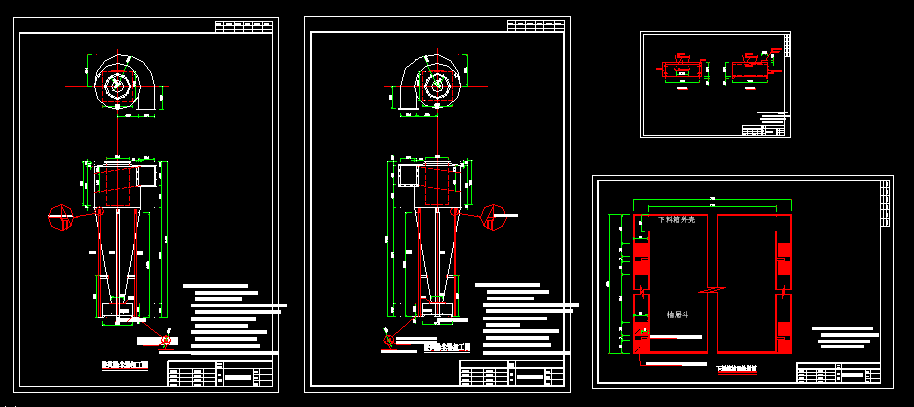

旋風除塵器cad圖紙 CLK-200
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1，進出風口采用DN100法蘭連接,排料口采用DN80法蘭連接。
2，在集料筒側面開視鏡（直徑40，玻璃材質），位置及尺寸如圖。
3，中腰連接法蘭鋼板厚10mm,16XM16螺絲固定。其余法蘭鋼板厚8mm,4*M10螺絲固定。整體材質為SUS304，厚3~5mm（待定）。
4，取消防二次起塵錐。
5，分離器外表面包覆空調送風管保溫膜(約1.5平方)。
6，頂部進風蝸道采用330度漸開線展開。
7，上部和下部如圖對向安裝敲擊樁4個。
...
旋風除塵器cad圖紙 CLK-200_下載(dwg格式) 機械圖紙
