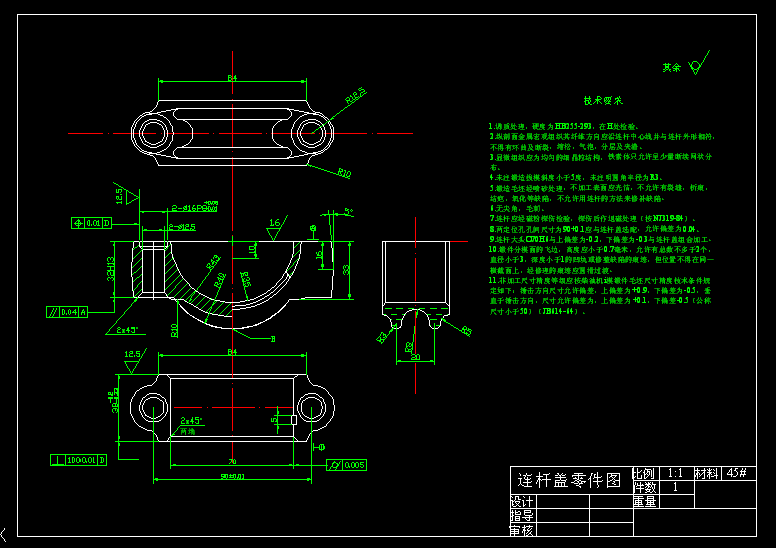

連桿cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.調質處理，硬度為HB255-293，在H處檢驗。
2.縱剖面金屬宏觀組織其纖維方向應沿連桿中心線并與連桿外形相符，不得有環曲及斷裂，縮松，氣泡，分層及夾渣。
3.顯微組織應為均勻的細晶粒結構，鐵素體只允許呈少量斷續網狀分布，檢驗部位為小頭工字形截面處。
4.未注鍛造拔模斜度小于7度，未注明2半徑為R3。
5.鍛造毛坯經噴砂處理，不加工表面應光潔，不允許有裂縫，折痕，結疤，氧化等缺陷，不允許用連桿的方法來修補缺陷。
6.螺紋應有完滿的形狀，不得有裂痕。
7.毎副連桿重量對名義重量之偏差小于10g，在所指Q、S處調整大小頭重量，毎副連桿名義重量為1.67kg，包括蓋、襯套、定位管，其中大頭1.154kg，小頭0.521kg。
8.無尖角，毛刺。
9.連桿應經磁粉探傷檢驗，探傷后作退磁處理（按NJ319-84）。
10.在M處打成對標記。
11.兩定位孔孔間尺寸為90+0.1應與連桿蓋選配，允許偏差為0.04。
12.連桿大頭O70H6與上偏差為-0.2，下偏差為-0.3與連桿蓋組合加工。
13.鍛件分模面的飛邊，高度應小于0.7毫米，允許有總數不多于2個，直徑小于3，深度小于1的凹坑或修整缺陷的痕跡，但位置不得在同一橫截面上，經修理的痕跡應圓滑過渡。
14.非加工尺寸精度等級應按柴油機i模鍛件毛坯尺寸精度技術條件規定如下：錘擊方向尺寸允許偏差，上偏差為+0.9，下偏差為-0.5，垂直于錘擊方向，尺寸允許偏差為，上偏差為+0.1，下偏差-0.5（公稱尺寸小于50）（JB614-64）。
...
