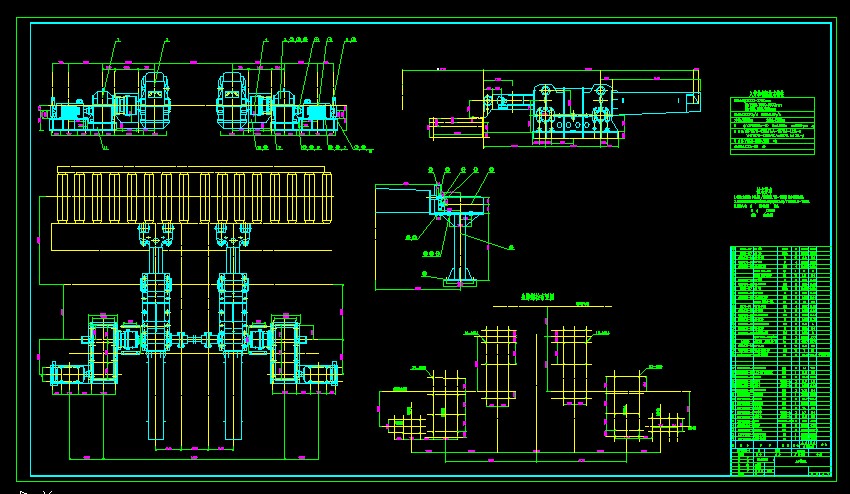

入爐推鋼機 2WF501B9-1 cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.在制造廠裝配和試車，應符合JB/T5000.10-1998《裝配通用技術條件》。
2.本設備內需機械加工的零件均按裝配通用技術條件《切削加工》JB/T5000.9-1998。
3.潤滑方式：軸 承 集中干油潤滑 8點；
齒 條 人工干油潤滑
減速機 油池稀油潤滑
坯料尺寸：長度：2000-2700mm
寬度：1200，1500，1800mm
厚度：160，200，250mm
最大推力：1200Kn/臺 推鋼速度：0.1m/s
工作行程：2000m 最大行程：4200m
電 機：YZR355Lz-10 N=150Kw n=592rpm 二臺
減 速 機：YNF1570-125IAT，A=1570，I=125，一臺
YNF1570-125IIAT，A=1570，I=125，一臺
制 動 器：YWZ5-500/201 二臺
主令控制器：LK23-06 二臺 ...
