連桿蓋零件CAD圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

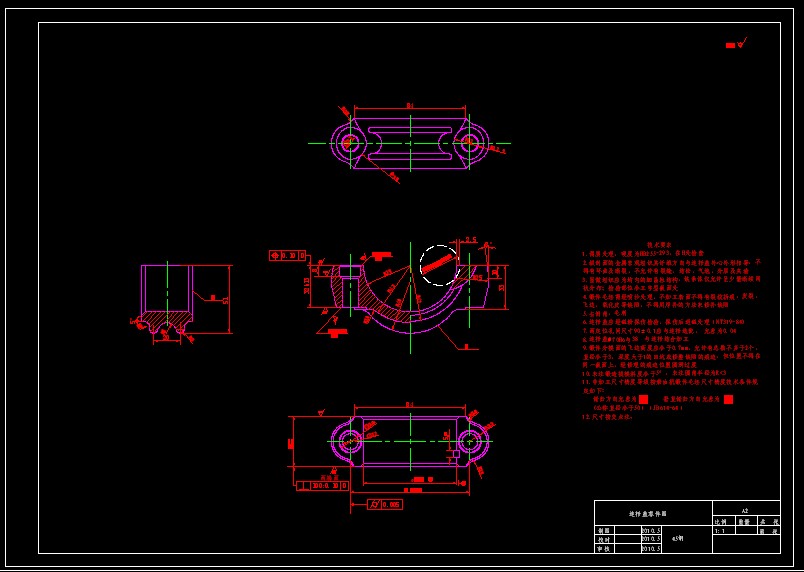

- 連桿蓋零件
技術要求
1.調質處理，硬度為HB255-293，在H處檢查
2.縱剖面的金屬宏觀組織其纖維方向與連桿蓋外心外形相等，不得有環曲及斷裂，不允許有裂縫，結松，氣泡，分層及夾渣
3.顯微組織應為均勻的細晶粒結構，鐵素體僅允許呈少量斷續網狀分布；檢驗部位小工字型截面處
4.鍛件毛坯需經噴沙處理，不加工表面不得有裂紋折痕，發裂，飛邊，氧化皮等缺陷，不得用焊補的方法來修補缺陷
5.去倒角，毛刺
6.連桿蓋應經磁粉探傷檢驗，探傷后退磁處理（NT319-84)
7.兩定位孔間尺寸90±0.1應與連桿選配， 允差為0.04
8.連桿蓋 ...
連桿蓋零件CAD圖紙_下載(dwg格式) 機械圖紙
