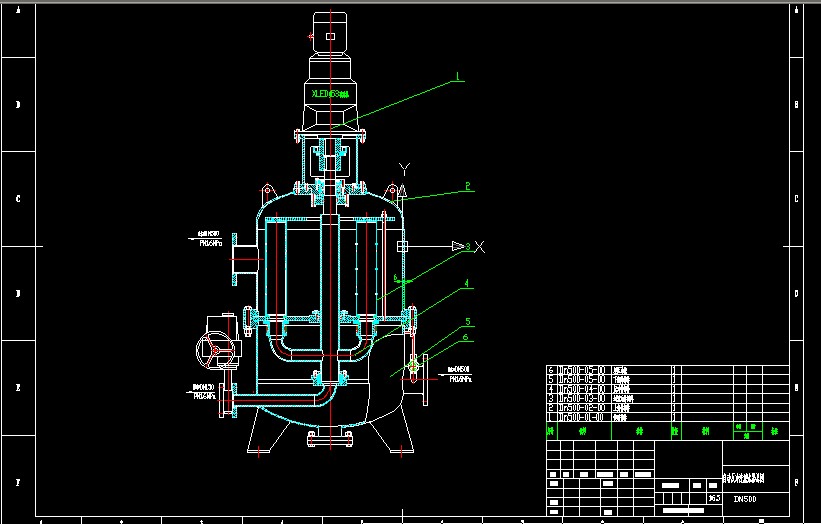

全自動反沖洗濾水器cad圖紙 DN500
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 該過濾器由筒體、不銹鋼濾網、排污部分、傳動裝置及電氣控制部分組成。過濾機工作時,待過濾的水由水口時入,流經濾網,通過出口進入用戶所須的管道進行工藝循環,水中的顆粒雜技被截留在濾網內部。如此不斷的循環,被截留下來的顆粒越來越多,過濾速度越來越慢,而進口的污水仍源源不斷地進入,濾孔會越來越小,由此在進、出口之間產生壓力差,當大度差達到設定值時,差壓變送器將電信號傳送到控制器,控制哭喊啟動驅動馬達通過傳動組件帶動軸轉動,同時排污口打開,由排污口排出,當濾網清洗完畢后,壓差降到最小值,系統返回到初始過濾狀,系統正常運行。
2運行及控制編輯過濾器,運行及控制不需外接任何能源就可以自動清洗過濾,自動排污。反沖洗期間不斷流,清洗過濾周期可以調節,清洗過濾時間默認為10-60/s,清洗過濾損失水量只占過濾水量的0.08-0.6%;過濾精度可達10-3000 微米;工作壓力可達1.0-1.6Mpa;單臺流量:4-4160m3/h?闪⑹、臥式、倒置任意方向任意位置安裝,可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾 ...
