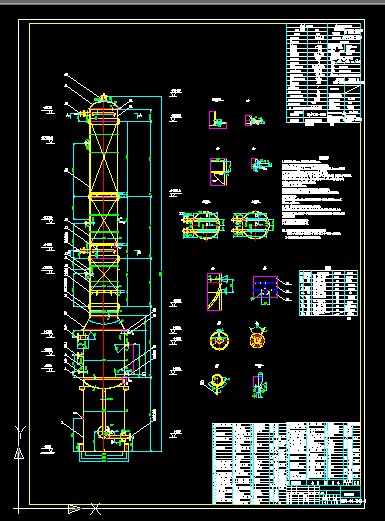

精餾塔裝配cad圖紙 3006-04-T103-1
  • 該文件為dwg格式
  • 文件大小: 251.46 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-09-09
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 精餾塔裝配cad圖紙 3006-04-T103-1
  • 技術要求
    1.塔體直線度允許≤20mm,塔體安裝垂直度允許≤20mm。
    2.件20、28、29(塔節)在同一斷面上的最大直徑與最小直徑之差≤5mm。
    3.設備上液位計兩接管距離允差為±1.5mm,通過兩接管中心垂線的間距允差不大于1.5mm;通過兩接管法蘭中的中心間距允差不大于1.5mm;法蘭面的垂直公差不大于0.5/100.
    4.設備法蘭與圓筒的對接焊縫須進行100%RT或UT,按JB/T4730檢測,RT 為Ⅱ級合格,UT為Ⅰ級合格。
    5.件20、28、29(塔節)內表面焊縫修平;焊疤、焊渣應清除干凈,a2、a3、a4接管不得伸入塔壁內。
    6.進料管、回流管安裝時標高允差±3mm,噴淋孔朝下。
    7.柵板應整平,安裝后的平面允差2mm。
    8.塔節兩端法蘭與塔體焊后一起加工,其法蘭密封面與筒體軸線應垂直,其允差為1mm。
    9.波紋填料裝入塔節內時應保證上表面與塔軸線垂直,每兩盤填料上下表面之間應盡量貼緊,相鄰兩盤填料的波紋方向成90°且安裝平整。
    10.在填料裝入塔體前,a2、a3、a4口所對應位置的填料盤應先開一矩形缺口,長為550mm,寬40mm,深40mm。
    11.件47(弧形板)及支撐板待與相關件預裝配定位后,再與塔壁焊接。
    12.設備制造完畢后,制造廠須對設備碳鋼外表面(除法蘭密封面外)進行處理(拋丸或噴砂達Sa2級,或手工和動力工具除銹達St2級),然后涂GT-1有機硅鋅粉耐高溫底漆兩道,每層干膜厚度20~25μm;具體施工見該油漆的使用說明書。
    13.本設備安全裝置由工藝在系統中統一就近設置。
    14.本設備避雷及防靜電措施由電氣專業統一設置。 ...
