冷卻器套圖 80m2
  • 該文件為dwg格式
  • 文件大小: 284.45 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-09-08
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

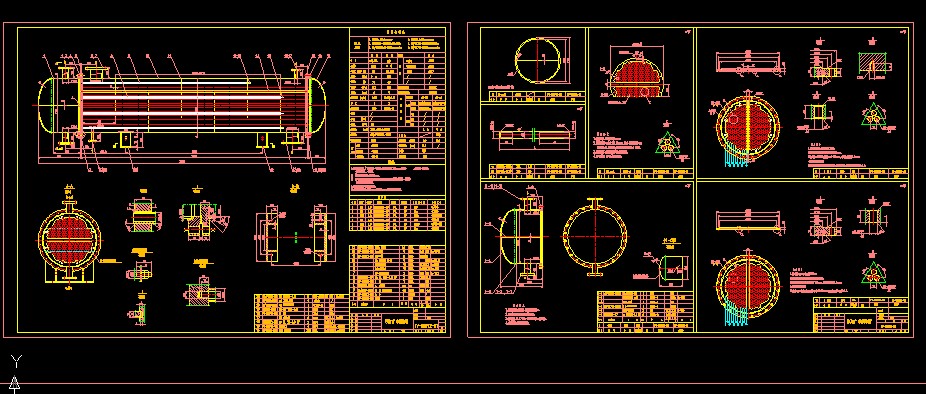

  • 冷卻器套圖 80m2
  • 技術要求
    1、換熱管的標準為GB/T13296-1991,其外徑偏差為±0.20mm,壁厚偏差為 +12% -10% 。Q235-B鋼板標準 為GB3274-1988。
    2、 管板密封面與殼體軸線垂直,其公差為1mm。
    3、 所有對接接頭和接管與殼體的焊接接頭均應全焊透,焊接接頭型式和基本尺寸按HG20583-1998 《鋼制化工容器結構設計規定》選用。
    4、封頭成形后最小厚度應≥5.22mm。
    5、在適當位置設置產品銘牌架,厚度3mm,高度60mm,長度寬度按銘牌,材料同本體。

    技 術 要 求
    1.折流板應平整,平面度公差為3mm。
    2.相鄰兩管的孔中心距離為±0.3mm,允許有4%相鄰兩孔中心距
    離偏差為±0.5mm,任意兩管孔中心距偏差為±1mm。
    3.折流板與管板一起配鉆,鉆孔后應除去管孔周邊毛刺。
    4.切口朝下3塊,切口朝上3塊需開通流孔。

    技 術 要 求
    1.密封面應與軸線垂直,垂直度允許為0.25m。
    2.管孔應嚴格垂直與管板密封面,其垂直公差為0.08mm。
    3.管板鉆孔后≥96%允許孔橋寬度必須≥11.9mm,允許的最小孔橋寬度為6.5mm。
    4.鉆孔后應除去管孔周邊毛刺。
    5.螺栓孔中心圓直徑和相鄰兩螺栓孔間弦長極限偏差為±0.6mm,任意兩螺栓孔弦長極限偏差為±1.5。

    技 術 要 求
    1.密封面應與軸線垂直,垂直度允許為0.25m。
    2.管孔應嚴格垂直與管板密封面,其垂直公差為0.08mm。
    3.管板鉆孔后≥96%允許孔橋寬度必須≥11.9mm,允許的最小孔橋寬度為6.5mm。
    4.鉆孔后應除去管孔周邊毛刺。
    5.螺栓孔中心圓直徑和相鄰兩螺栓孔間弦長極限偏差為±0.6mm,任意兩螺栓孔弦長極限偏差為±1.5。

    技 術 要 求
    1.管箱焊后做消除應力熱處理,密封面熱處理后精加工。
    2.隔板與殼體雙側滿焊,焊角腰高6mm。
    3.法蘭鍛件按JB4726-2000制造,檢驗及驗收。
    4.法蘭焊接要求及焊條牌號見總裝圖。
    ...
