多型腔注射-壓制模具
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
-
特點： 注射-壓制方法綜合了壓制成形與注射成型的優點。注射-壓制成型時不需要
很大的注射壓力，因而所獲得制品的內應力較小，制品無翹曲變形。注射模常用的
各種澆口該類模具同樣適用，在此舉兩副模具例子（用示意圖表達）。

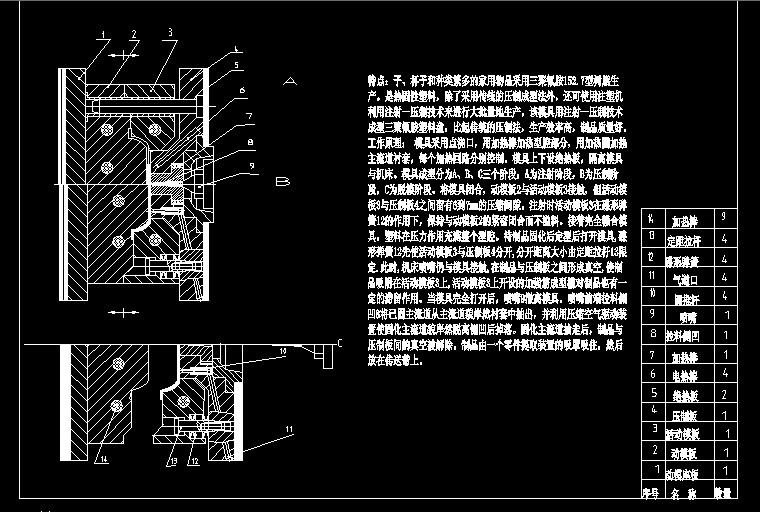

工作原理：例1和例2分別是一模多腔點澆口注射-壓制模具和側澆口注射-壓制模具
。A B圖分別表示注射時以及壓制后此類模具的狀態。注射時，模具的定、動模板
之間示完全閉合，尚留H壓縮距離，凸模與凹模已互相配合，配合間隙大小以防止腔
內塑料外溢為限。隨著定模分型面的完全閉合壓制工序結束，塑料充滿型腔。待制品
冷卻或者固化定型之后開啟模具，推出機構的推桿將制品推出模腔。
例1為塑料經點澆口注入模腔，該 模具需要設為三板式，結構比較復雜，但是它
從允許制品的中心進料，對圓形制品是特別有利的。
例2為由于流道系統的恰當設計，模具在壓制后，側流道被夾消除。
...
多型腔注射-壓制模具_下載(dwg格式) 機械圖紙
