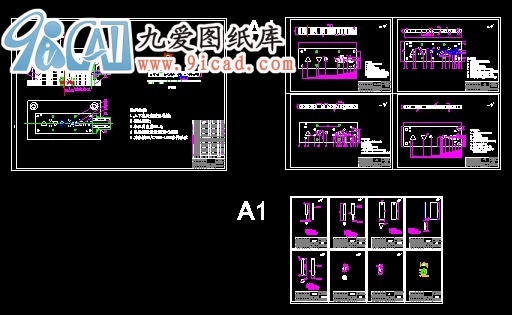

法蘭盤設計連續模設計.rar

文件大小： 1023.48 KB
下載次數：
文件評級：
更新時間：2014-04-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要本文分析了電位器接線片的成型工藝特點，其中包括利用對工件展開圖的尺寸計算、工件的工藝分析、沖裁力與拉深力的計算、模具設計的難點，確定了級進模的排樣方案和模具總體結構。該級進模有沖裁、拉深、整形、脹形等7個工位。詳細介紹了凸模、凹模、固定板、卸料裝置等零部件的設計和制造，以及壓力機的選擇。同時闡述了模具的工作過程、各成形動作的協調性、以及凸模和凹模鑲塊的裝配間隙，并制定典型零件的加工工藝
關鍵詞：法蘭盤落料翻邊級進模模具設計

目錄
引言…………………………………………………………………………4
第一章沖壓工藝與模具設計……………………………………………………5
1.1 零件介紹…………………………………………………………………5
1.2 工藝分析……………………………………………………………………6
1.3 工藝方案的確定……………………………………………………………6
1.4 工藝設計……………………………………………………………………7
1.4.1 計算毛坯尺寸……………………………………………………………7
1.4.2 排樣圖……………………………………………………………………8
1.4.3 材料利用率………………………………………………………………8
1.5 計算沖壓力…………………………………………………………………8
1.5.1 沖壓力……………………………………………………………………8
1.5.2 沖孔力……………………………………………………………………9
1.5.3 卸料力……………………………………………………………………9
1.5.4 推件力……………………………………………………………………9
1.5.5 初選壓力機……………………………………………………………9
1.6 計算壓力中心……………………………………………………………9
第二章工作零件刃口尺寸計算……………………………………………………10
2.1 凸凹模尺寸的計算………………………………………………………10
第三章零件的工藝分析…………………………………………………………14
3.1冷沖壓工藝卡片…………………………………………………………14
第四章沖模零件機械加工工藝過程卡……………………………………………15
結論…………………………………………………………………………………22
致謝…………………………………………………………………………………23
參考文獻……………………………………………………………………………24
...
