斜插座注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

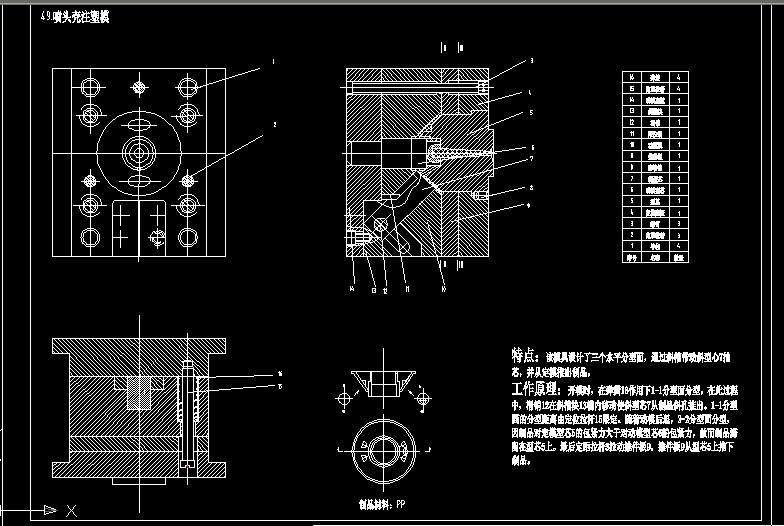

- 特點：該模具設計了特殊的斜向推出機構，推出元件為推管。斜型芯14用帶缺口的凸緣固定在動模板3上，凸緣有兩個直面與固定孔配合，因而限定了斜型芯轉動。
工作原理：開模時，當分型面分開一定距離后，設備的中心頂出油缸頂動推塊7,在導柱13和滾針軸承6的作用下，推管10沿斜向運動推出制品。頂出油缸的活塞縮回時，在彈簧11、19的作用下推出機構重新復位。
...
斜插座注塑模_下載(dwg格式) 機械圖紙
