長軸桿注塑模

文件大小： 80.97 KB
下載次數：
文件評級：
更新時間：2014-09-08
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

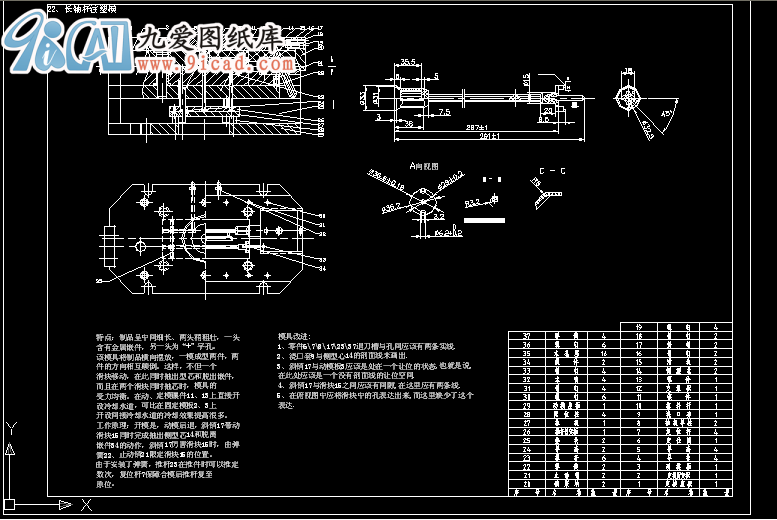

特點：制品呈中間細長、兩頭稍粗壯，一頭含有金屬嵌件，另一頭為“+”字孔。
該模具將制品橫向擺放，一模成型兩件，兩件的方向相互顛倒。這樣，不但一個
滑塊移動，在此同時抽出型芯和脫出嵌件，而且在兩個滑塊同時抽芯時，模具的
受力均衡。在動、定模鑲件11、13上直接開設冷卻水道，可比在固定模板2、3上
開設間接冷卻水道的冷卻效果提高很多。
工作原理：開模是，動模后退，斜銷17帶動滑塊15同時完成抽出側型芯14和脫離
嵌件34的動作，斜銷17厲害滑塊15時，由彈簧22、止動銷21限定滑塊15的位置。
由于安裝了彈簧，推桿23在推件時可以推定數次，復位桿7保障合模后推桿復至
原位。
模具改進:
1、零件678172337退刀槽與孔間應該有兩條實線.
2、澆口套9與側型心14的剖面線未畫出.
3、斜銷17與動模板3應該是處在一個讓位的狀態,也就是說,
在此處應該是一個沒有剖面線的讓位空間.
4、斜銷17與滑塊15之間應該有間隙,在這里應有兩條線.
5、在俯視圖中應將滑塊中的孔表達出來,而這里缺少了這個表達.
...
