液體計量筒注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

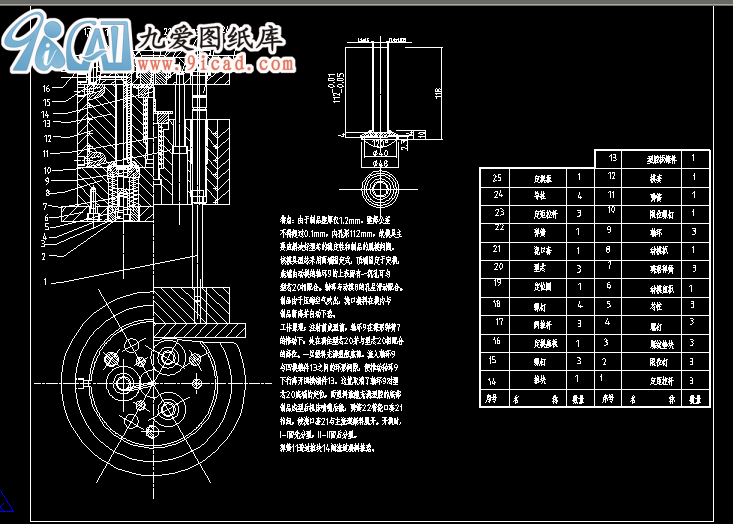

- 特點：由于制品壁厚僅1.2mm，壁厚公差
不得超過0.1mm，內孔深112mm，故模具主
要應解決好型芯的穩定性和制品的脫模問題。
該模具型芯采用兩端固定式，頂端固定于定模，
底端由動模的軸環9的上表面有一沉孔可與
型芯20相配合。軸環與動模8的孔呈滑動配合。
制品由于壓縮空氣吹出，澆口凝料在模內與
制品斷離并自動下落。
工作原理：注射前成型前，軸環9在碟形彈簧7
的推動下，處在頂住型芯20并與型芯20相配合
的高位。一旦塑料充滿型腔底部，流入軸環9
與凹模鑲件13之間的環形間隙，便推動軸環9
下行離開凹模鑲件13，這就取消了軸環9對型
芯20底端的定位，而塑料就能充滿型腔的底部
制品成型后機床噴嘴后撤，彈簧22將澆口套21
抬起，使澆口套21與主流道凝料脫開。開模時，
I-I面先分型，II-II面后分型。
彈簧11通過推塊14鬮流道凝料推落。
...
液體計量筒注塑模_下載(dwg格式) 機械圖紙
