矩形后蓋注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

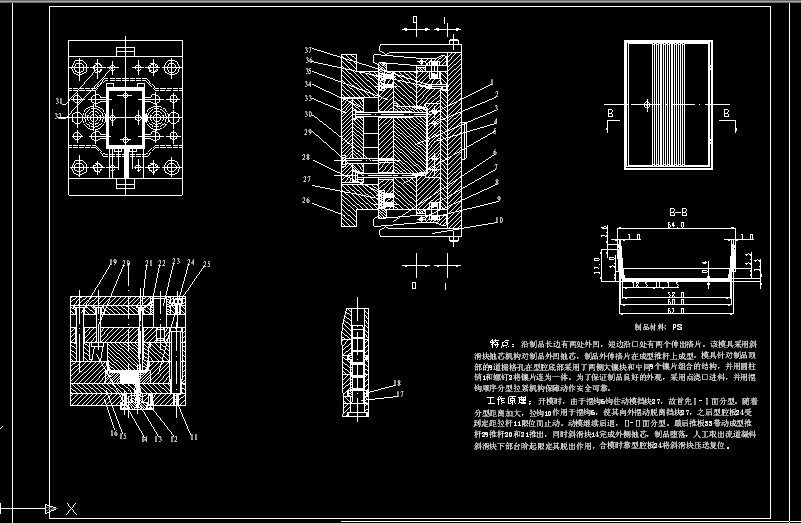

- 特點：沿制品長邊有兩處外凹，短邊沿口處有兩個伸出搭片。該模具采用斜滑塊抽芯機構對制品外凹抽芯，制品外伸搭片在成型推桿上成型。模具針對制品頂部的9道柵格孔在型腔底部采用了兩側大鑲塊和中間9個鑲片組合的結構，并用圓柱銷1和螺釘2將鑲片連為一體。為了保證制品良好的外觀，采用點澆口進料，并用擺鉤順序分型拉緊機構保障動作安全可靠。
工作原理；開模時，由于擺鉤6鉤住動模擋塊27，故首先Ⅰ-Ⅰ面分型。隨著分型距離加大，拉鉤10作用于擺鉤6，使其向外擺動脫離擋塊27，之后型腔板24受到定距拉桿11限位而止動。動模繼續后退，Ⅱ-Ⅱ面分型。最后推板33帶動成型推桿29推桿20和21推出，同時斜滑塊14完成外側抽芯，制品墮落，人工取出流道凝料斜滑塊下部臺階起限定其脫出作用，合模時靠型腔板24將斜滑塊壓送復位。
...
矩形后蓋注塑模_下載(dwg格式) 機械圖紙
