盤連接接塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

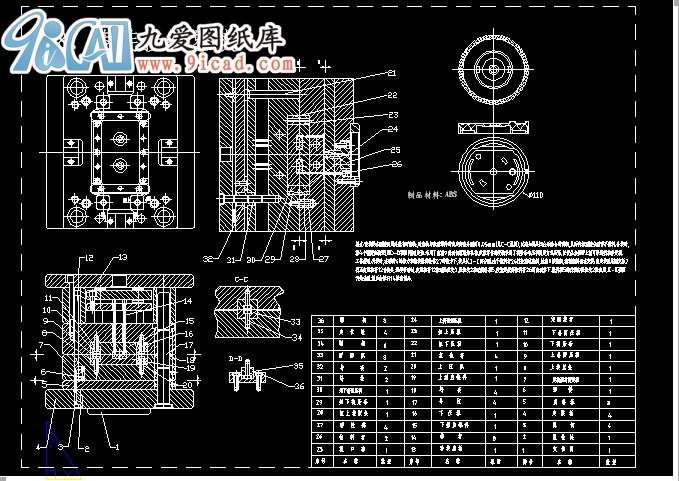

- 特點:該模具在型腔四周處設有耐磨塊,耐磨塊與成型零件的高度高出分型面0.05mm(見C-C視圖),以減少模具閉合后貼合的面積,從而保證型腔分型面不溢料.合模時,靠4個精定位裝置(見D-D視圖)精確定位.采用了點澆口自動切斷脫落機構,成型零件的安裝采用了楔緊條與壓板固定方式壓緊,以便從分型面上就可以進行維修更換.
工作原理:開模時,在彈簧6的推力和拉模器彈性體27的拉力下,模具從Ⅰ-Ⅰ面分型.由于拉料桿26拉住流道凝料,故澆口被拉斷,流道凝料留在定模.當定模型芯固定板7行至定距拉桿12臺階處,繼續移動時,定距拉桿12拉動限位塊2,限位塊2推動脫料板5,使流道脫離拉料桿26而自動落下.脫料板5的行程由限位塊2限位后,Ⅱ-Ⅱ型面開始分型.最后由推桿14推出制品.
...
盤連接接塑模_下載(dwg格式) 機械圖紙
